| ЭЛЕКТРОДВИГАТЕЛЬ ДЛЯ ГЕРМЕТИЧНЫХ ОБЪЕКТОВ |  |
Номер публикации патента: 2173926 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H02K016/04 H02K017/34 H02K001/06 | | Аналоги изобретения: | A RU 2050672 C1, 20.12.1995. A RU 2031516 C1, 20.03.1995. A RU 2076334 С1, 27.03.1997. A US 3500155 A, 10.03.1970. A DE 2936840 A1, 02.04.1981. A FR 2690291 A1, 15.04.1993. A SU 535664 A, 15.11.1976. A DE 372372 A1, 26.01.1989. A EP 0299739 A2, 18.01.1989. |
| Имя заявителя: | Забора Игорь Георгиевич | | Изобретатели: | Забора И.Г.
Вильданов К.Я.
Учуваткин Г.Н.
Казанский С.Б.
Ставинский А.А. | | Патентообладатели: | Забора Игорь Георгиевич
Вильданов Камиль Якубович
Учуваткин Григорий Никанорович
Казанский Сергей Борисович
Ставинский Андрей Андреевич |
Реферат | |

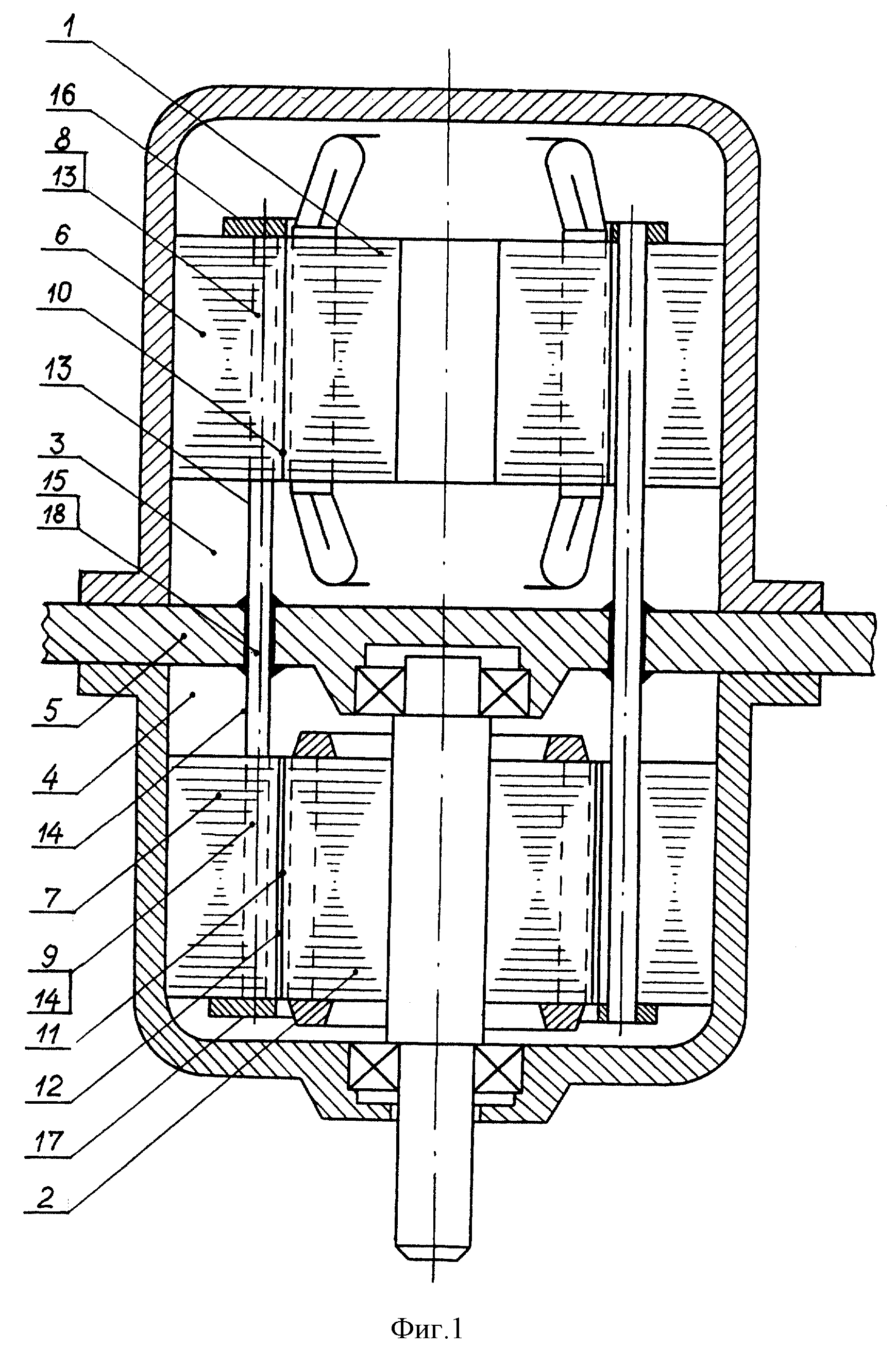

Изобретение относится к области специальных электрических машин, а именно к конструкции электрических асинхронных герметизированных двигателей, используемых в промышленных установках для работы в химически агрессивных, радиационных и взрывоопасных газообразных и жидких средах, при высоких давлениях и температуре и содержащих герметизированные статоры. Технический результат изобретения направлен на расширение области применения и повышение энергетических характеристик и надежности электродвигателя для герметичных объектов. Указанный технический результат достигается тем, что двигатель, содержащий установленные в корпусе статор и ротор, расположенные в полостях, разделенных герметичной перегородкой, дополнительно содержит два магнитопровода с пазами, размещенных один со статором, другой - с ротором по обе стороны от перегородки так, что поверхность со стороны пазов одного магнитопровода примыкает к активной поверхности статора, а аналогичная поверхность второго магнитопровода отделена от активной поверхности ротора рабочим зазором. В пазах магнитопроводов размещены стержни короткозамкнутой обмотки, причем стержни одного магнитопровода электрически соединены со стержнями второго магнитопровода и с противоположных концов замкнуты короткозамыкающими кольцами. В пазах расположены общие для обоих магнитопроводов стержни, проходящие через герметически уплотненные отверстия, выполненные в перегородке. Стержни соединены с электрическими гермовводами, расположенными в перегородке. 2 з.п. ф-лы, 2 ил.
|
