RU 2072609 C1, 27.01.1997. SU 939830 A, 30.06.1982. SU 279769 A, 27.11.1970. RU 2236742 C2, 20.09.2004. SU 1723638 A, 30.03.1992. US 3433986 A, 18.03.1969. US 2315917 A, 06.04.1943.
Имя заявителя:
Федеральное государственное военное образовательное учреждение высшего профессионального образования "Военный учебно-научный центр Военно-морского Флота "Военно-морская академия имени Адмирала Флота Советского Союза Н.Г. Кузнецова" (RU)
Изобретатели:
Ясаков Геннадий Серафимович (RU) Ветохин Виктор Иванович (RU) Костиков Евгений Алексеевич (RU) Ахмад Хайдар Рамадан (RU)
Патентообладатели:
Федеральное государственное военное образовательное учреждение высшего профессионального образования "Военный учебно-научный центр Военно-морского Флота "Военно-морская академия имени Адмирала Флота Советского Союза Н.Г. Кузнецова" (RU)
Реферат

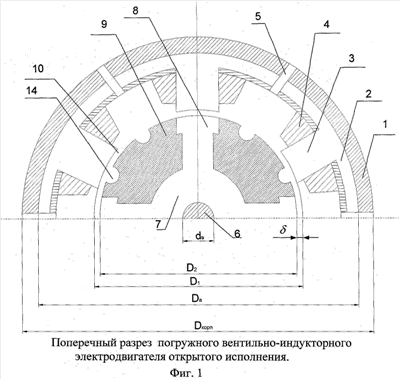

Изобретение относится к электротехнике, к корабельному электромашиностроению, в частности к погружным электрическим машинам, работающим в морской воде. Технический результат состоит в улучшении охлаждения внутренних частей и виброакустических характеристик. В корпусе двигателя размещены сердечник статора с ярмом 2 и явнополюсными зубцами 3 с катушками возбуждения 4 на них. В центральной части его просверлены симметричные друг относительно друга сквозные отверстия 5 через корпус 1 и ярмо 2 между зубцами 3 и катушками полюсов 4 для поступления охлаждающей забортной морской воды для их охлаждения. На валу 6 размещен пакет 7 ротора с явнополюсными зубцами 8 без обмоток. В пространство между соседними зубцами 8 ротора запрессованы под замки высокопрочные монолитные клинья 9 из стеклотекстолита или аналогичного материала для придания ротору гладкой цилиндрической формы. На внешней поверхности каждого клина имеются по две наклонные канавки 10 с глубиной и шириной 3-5 мм любой конфигурации, проходящие через всю длину со скосом в половину длины дуги клина. Для балансировки ротора использованы концентрические балансировочные сквозные отверстия 12, просверленные по одному на периферии каждого зубца, и ряд отверстий 13 у вала протекторных торцовых дисков 11. В рабочие выборочные балансировочные отверстия ввинчены винты из нержавеющей стали с потайной головкой. Свободные отверстия заглушены материалом с плотностью, соответствующей плотности морской воды. 3 ил.
