СИСТЕМА И СПОСОБ ДЛЯ НАМАГНИЧИВАНИЯ РОТОРОВ ТИПА ПОСТОЯННЫХ МАГНИТОВ В ЭЛЕКТРИЧЕСКИХ МАШИНАХ

Номер публикации патента: 2412516

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2006110348/07
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H02K001/27   H02K015/03   H02K021/12
Аналоги изобретения: JP 2004-072820 А, 04.03.2004. SU 17 04228 А1, 07.01.1992. RU 2011267 С1, 15.04.1994. JP 2000-152569 А, 30.05.2000. ЕР 1333558 А2, 06.08.2003.

Имя заявителя: ДЖЕНЕРАЛ ЭЛЕКТРИК КОМПАНИ (US)
Изобретатели: СТЕФЕНЗ Чарльз Майкл (US)
Патентообладатели: ДЖЕНЕРАЛ ЭЛЕКТРИК КОМПАНИ (US)
Приоритетные данные: 31.03.2005 US 11/094,910

Реферат

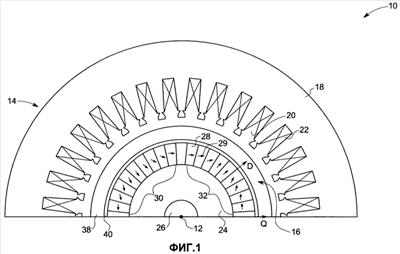

Изобретение относится к области электротехники и касается электрических машин, в частности электрических машин, имеющих роторы типа постоянных магнитов. Предлагаются система и способ изготовления ротора (16), а также способ намагничивания цилиндрического элемента электрической машины (10), в соответствии с которыми множество сегментов (28) постоянного магнита закрепляют вокруг шпинделя (24) ротора, Определяют желательные направления (29) ориентации сегментов (28) постоянного магнита. Затем смонтированные сегменты (28) постоянного магнита помещают в оснастку (44) намагничивания таким образом, что желательные направления (29) ориентации сегментов (28) постоянного магнита совмещают с соответствующими направлениями (74) потока намагничивающей оснастки (44). При этом желательные направления ориентации сегментов постоянного магнита имеют такую конфигурацию, что направления последующей ориентации изменяются от направления, по существу нормального к направлению вращения ротора по D-оси полюса ротора, до направления, по существу касательного к направлению вращения ротора по Q-оси полюса ротора, желательные направления ориентации сегментов постоянного магнита определяют путем магнитного анализа методом конечных элементов, согласно основной характеристике которого желательные направления ориентации сегментов постоянного магнита таковы, что почти совпадают по направлению с магнитным потоком, сформированным намагничивающей оснасткой. Технический результат - упрощение, повышение эффективности и сокращение процесса намагничивания сегментов постоянного магнита в роторах электрических машин. 2 н. и 11 з.п. ф-лы, 6 ил.
