JP 2000-139063 А, 16.05.2000. SU 1661920 A1, 07.07.1991. SU 1399861 A1, 30.05.1988. RU 2178615 C1, 20.01.2002. SU 194944 A, 30.06.1967. DE 19933009 A1, 10.02.2000. JP 2000-278895 A, 06.10.2000. EP 1009085 A2, 14.06.2000. JP 08-223831 А, 30.08.1996. WO 03/065550 A1, 07.08.2003.

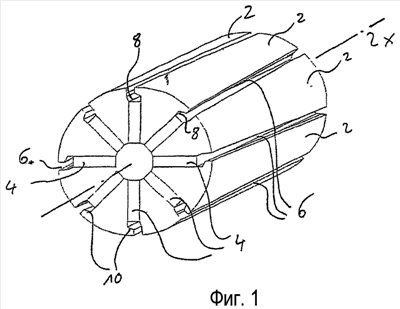

Изобретение относится к области электротехники и касается особенностей выполнения ротора на постоянных магнитах для электродвигателя, в котором постоянные магниты (4; 36) во внутренней части ротора расположены параллельно оси вращения (X) ротора и в области радиально внешних продольных кромок (8; 16) постоянных магнитов (4; 36) на внешнем периметре ротора выполнены открытые наружу пазы (6; 18), которые соответственно проходят наклонно или с изгибом к продольным кромкам (8; 16) смежных постоянных магнитов (4; 36) в направлении периметра или, по меньшей мере, один раз пересекают; пазы (6; 18) на внешней стороне ротора в направлении периметра имеют меньшую ширину, чем в лежащей радиально ближе к центру области паза (6; 18), и форма поперечного сечения паза (6; 18) по длине ротора постоянна. Кроме того, изобретение касается способа изготовления такого ротора. Технический результат - обеспечение равномерного характера изменения крутящего момента ротора с максимально высоким КПД при одновременном обеспечении экономичности и упрощения изготовления и сборки такого ротора. 2 н. и 17 з.п. ф-лы, 13 ил.
