| СПОСОБ ЗАПРЕССОВКИ ВАЛА В ПАКЕТ ЛИСТОВ РОТОРА ЭЛЕКТРИЧЕСКОЙ МАШИНЫ |  |
Номер публикации патента: 2172052 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H02K015/02 H02K015/00 | | Аналоги изобретения: | SU 555514 A, 30.05.1977. SU 562900 A, 25.08.1977. SU 1830594 A1, 30.07.1993. RU 2155430 C1, 27.08.2000. SU 632034 A, 10.11.1978, SU 1585847 A1, 15.08.1990. DE 3008454 A1, 11.09.1980. DE 3100155 A1, 10.12.1981. US 3477125 A, 11.11.1969. US 3909642 A, 30.09.1975. АНТОНОВ М.В., ГЕРАСИМОВА Л.С. Технология производства электрических машин. -М.: Энергоиздат, 1982, с. 352-358. |
| Имя заявителя: | Сейфулов Рашид Ваисович | | Патентообладатели: | ООО "КД-Электро" |
Реферат | |

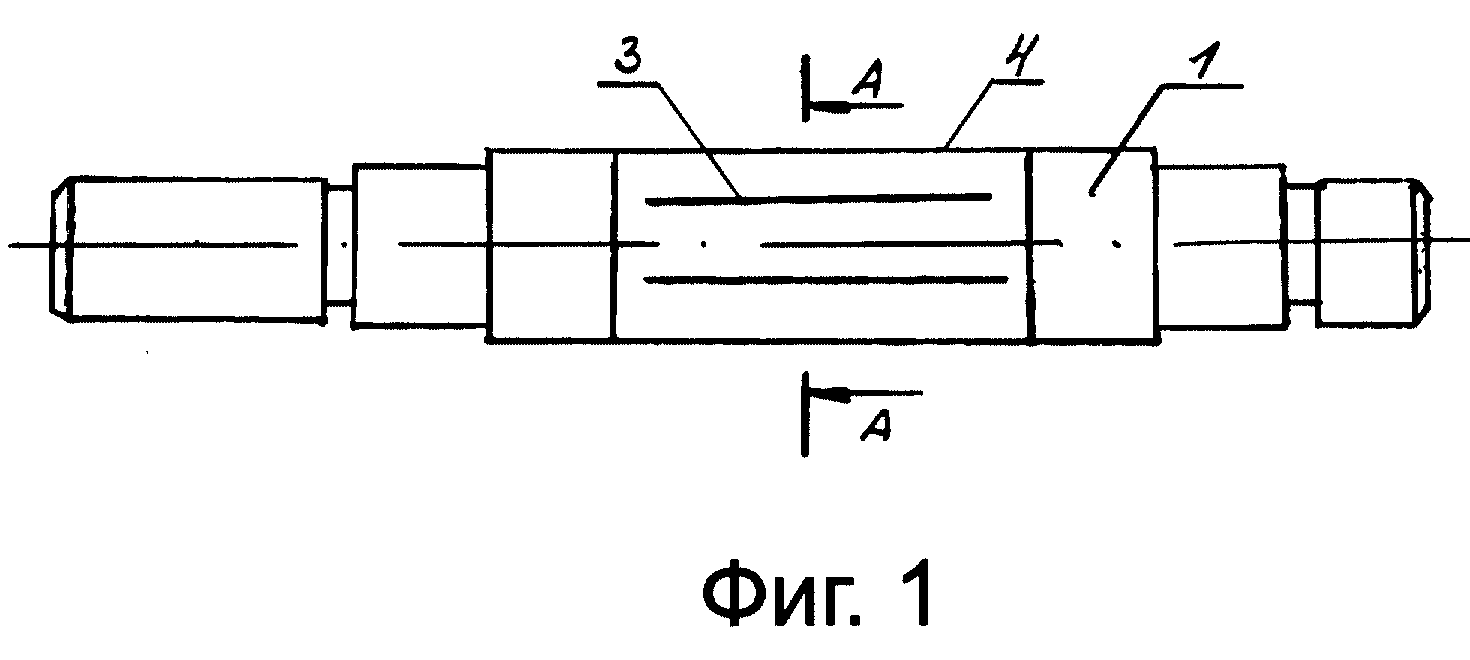

Изобретение относится к электротехнике, а именно к способу запрессовки вала в пакет листов ротора электрической машины. Способ запрессовки вала в пакет листов ротора электрической машины включает рифление поверхности вала в зоне расположения на нем ротора и холодную посадку. Новым является то, что рифли образуют на участке вала длиной, составляющей 0,8 - 0,9 длины ротора, причем каждую рифлю выполняют в виде системы, содержащей не менее чем одну выемку и один выступ, по крайней мере с одной объединенной в одну плоскость, или криволинейную, или комбинированную поверхность, гранью, и по крайней мере двумя примыкающими к ней гранями, одна из которых принадлежит выемке, а другая - выступу, причем расстояние между принадлежащими только выемкам обращенными друг к другу гранями смежных рифлей составляет 0,1-0,8 диаметра вала, а расстояние между объединенными обращенными друг к другу гранями выступа-выемки смежных рифлей - 0,95-0,3 диаметра вала. Технический результат, обеспечиваемый изобретением, состоит в повышении качества запрессовки, надежности работы и увеличении сроков эксплуатации электрической машины за счет исключения проворачивания ротора на валу в процессе работы электрической машины. 4 з.п. ф-лы, 3 ил.
|
