DE 10244877 А1, 17.04.2003. FR 2335984 А, 15.07.1977. DE 19950126 А1, 04.05.2000. DE 853474 С, 23.10.1952. DE 2506184 А1, 21.08.1975. SU 666613 А, 05.06.1979. SU 667176 А, 05.06.1979. SU 995210 А, 07.02.1983. SU 1704235 A1, 07.01.1992. RU 13732 U1, 10.05.2000. SU 661686 A, 05.05.1979.
Имя заявителя:
РОБЕРТ БОШ ГМБХ (DE)
Изобретатели:
ШИЛЬ Андреас (DE)
Патентообладатели:
РОБЕРТ БОШ ГМБХ (DE)
Приоритетные данные:
09.11.2006 DE 102006052812.3
Реферат

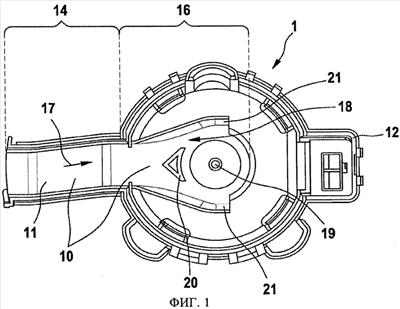

Изобретение относится к области электротехники и может быть использовано, например, в автомобилях и их системах отопления, системах вентиляции и кондиционерах, в частности для кондиционирования воздуха в салоне или кабине автомобиля. В предлагаемом вентиляторе с приводящим в движение его крыльчатку электродвигателем (3), последний расположен в соответствующем корпусе (2) и имеет коллектор (8) с, по меньшей мере, двумя щетками (9), каждая из которых образует по соответствующей контактной поверхности (9а), по которой она контактирует с коллектором (8), и который выполнен с возможностью его охлаждения потоком охлаждающего воздуха, отбираемым от создаваемого крыльчаткой вентилятора воздушного потока и отводимым в вентиляционный канал (10) в корпусе (2) электродвигателя (3). В основу данного изобретения положена задача достижения технического результата, состоящего в повышении эффективности охлаждения электродвигателя вентилятора указанного выше типа. Данная задача решается благодаря тому, что в вентиляционном канале (10) предусмотрен воздухораспределитель (20), разделяющий поток охлаждающего воздуха на, по меньшей мере, два частичных потока охлаждающего воздуха. При этом, согласно настоящему изобретению, вентиляционный канал (10) оканчивается в крышке (1) корпуса (2) электродвигателя концевой частью (18) с двумя установленными под углом к направлению (17) потока охлаждающего воздуха направляющими поверхностями (21), обеспечивающими непосредственную и направленную подачу на соответствующие контактные поверхности (9а) щеток частичных потоков охлаждающего воздуха, разделяемых воздухораспределителем (20). 6 з.п. ф-лы, 2 ил.
