Научно-производственное объединение "ЭЛСИБ" открытое акционерное общество (RU)
Изобретатели:
Новосельцев Михаил Сарпионович (RU) Чернявский Владимир Исаакович (RU)
Патентообладатели:
Научно-производственное объединение "ЭЛСИБ" открытое акционерное общество (RU)
Реферат

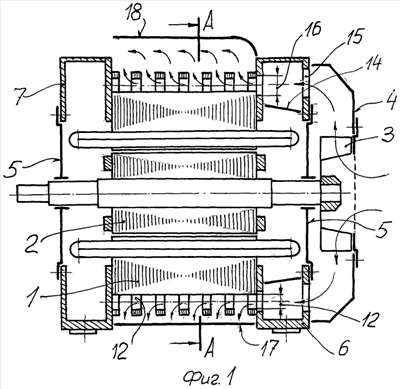

Изобретение относится к области электротехники и электромашиностроения и может быть использовано в электрических машинах, предназначенных для работы в окружающей среде с большим содержанием пыли, в которых активные элементы статора и ротора охлаждаются постоянным объемом воздуха, циркуляция которого осуществляется внутренним вентилятором. Предлагаемая электрическая машина содержит статор (1), ротор (2), наружный вентилятор (3), сердечник статора (1), собранный из листов электротехнической стали, выполненных в зоне наружного диаметра с концентрическими выступами (9) с вентиляционными отверстиями (10) в них. Каждый последующий лист (группа листов) сердечника статора при сборке сердечника тангенциально смещен (смещена) относительно предыдущего листа (группы листов) на величину шага по вентиляционным отверстиям (10) в концентрических выступах (9) листов сердечника. В конструктивном элементе (6) для опоры статора на стороне внешнего вентилятора (3) предусмотрены воздухонаправляющие выгородки (14), вентиляционные отверстия (16) и окна (15) для прохода охлаждающего воздуха. Технический результат, достигаемый при использовании настоящего изобретения, состоит в улучшении охлаждения электрической машины. 1 з.п. ф-лы, 3 ил.
