US 3005119 A, 17.10.1961. RU 2220491 C2, 10.02.2003. RU 89300 U1, 27.11.2009. RU 2101836 C1, 10.01.1998. RU 2085004 C1, 20.07.1997. DE 3700508 A1, 21.07.1988. DE 1613196 A1, 21.01.1971. DE 4021861 A1, 16.01.1992. EP 1841042 A1, 03.10.2007. US 6204580 B1, 20.03.2001.
Имя заявителя:
Закрытое акционерное общество "Нефтьстальконструкция" (RU)
Изобретатели:
Шалаев Владимир Григорьевич (RU)
Патентообладатели:
Закрытое акционерное общество "Нефтьстальконструкция" (RU)
Реферат

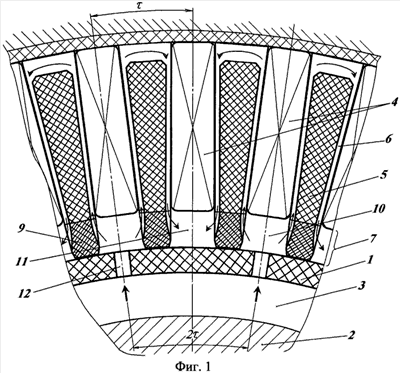

Изобретение относится к области электротехники и касается вентиляции лобовых частей обмотки ротора крупной электрической машины, в частности турбогенератора с воздушным охлаждением. Согласно изобретению ротор содержит оболочку (1), охватывающую вал (2) с образованием пространства (3) для подачи охлаждающего потока в ротор. Между катушками (4) в лобовой части обмотки размещены продольные распорки (5) с U-образными вентиляционными каналами (6) для охлаждения катушек (4). В пространстве (7) между оболочкой (1) и нижними витками катушек (4) лобовой части обмотки напротив зубцов (8) ротора установлены продольные перегородки (9) с шагом в одно пазовое деление ротора. Перегородки (9) разделяют пространство (7) на зоны впуска (10) охлаждающего потока в вентиляционные каналы (6) и зоны выпуска (11) охлаждающего потока из вентиляционных каналов (6). В зонах впуска (10) в оболочке (1) выполнены радиальные каналы (12) с шагом в два пазовых деления ротора. Технический результат, достигаемый настоящим изобретение, состоит в увеличении мощности электрической машины за счет увеличения плотности тока в обмотке ротора благодаря повышению эффективности охлаждения лобовой части обмотки ротора. 2 ил.
