RU 2350006 C1, 20.03.2009. RU 2267214 C2, 27.12.2005. RU 2047257 С1, 27.10.1995. RU 2220491 С2, 27.12.2003. SU 1387102 А1, 07.04.1988. DE 4422543 А1, 04.01.1996. ЕР 1005139 А2, 31.05.2000. DE 3707683 А1, 22.09.1988. US 4415822 A, 15.11.1983.
Имя заявителя:
Открытое акционерное общество "Силовые машины ЗТЛ, ЛМЗ, Электросила, Энергомашэкспорт" (ОАО "Силовые машины") (RU)
Изобретатели:
Антонюк Олег Викторович (RU) Гуревич Эльрих Иосифович (RU) Карташова Татьяна Николаевна (RU) Пафомов Юрий Владиславович (RU)
Патентообладатели:
Открытое акционерное общество "Силовые машины ЗТЛ, ЛМЗ, Электросила, Энергомашэкспорт" (ОАО "Силовые машины") (RU)
Реферат

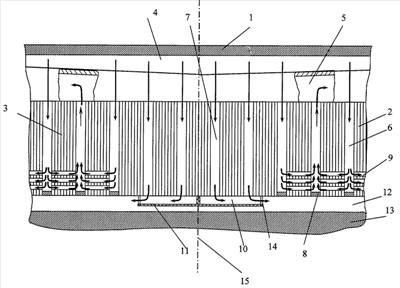

Изобретение относится к области электротехники, а именно к электрическим машинам с газовым охлаждением, например турбогенераторам. Предлагаемый статор турбогенератора с газовым охлаждением содержит корпус (1), сердечник (2). Между пакетами (3) сердечника расположены вентиляционные каналы. В камере высокого давления (4) размещены воздуховоды (5), которые сообщаются с камерами низкого давления, расположенными в зоне лобовых частей обмотки статора. Вентиляционные каналы объединены в группы, чередующиеся относительно плоскости симметрии (15) сердечника статора. Вентиляционные каналы группы (6) закрыты со стороны расточки сердечника. В зоне зубцов распорки установлены с обеспечением смещения потока газа в соседний вентиляционный канал через сквозные отверстия (9), в зоне ярма - с обеспечением прохода газа в четных вентиляционных каналах из камеры высокого давления в зубцовую зону, а в нечетных вентиляционных каналах - из зубцовой зоны в воздуховоды. В вентиляционных каналах группы (7) распорки обеспечивают проход газа из камеры высокого давления в канал (10), который имеет выход (14) в воздушный зазор (12) со стороны камеры низкого давления. Технический результат - улучшение охлаждения обмотки и зубцов статора за счет снижения температуры газа в зазоре между статором и ротором электрической машины. 1 ил.
