УСТРОЙСТВО ПРЕОБРАЗОВАНИЯ ЭНЕРГИИ ВРАЩАТЕЛЬНОГО ДВИЖЕНИЯ В ПОСТУПАТЕЛЬНОЕ

Номер публикации патента: 2468488

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011110407/07
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H02K007/06   H02K033/00   F03G003/08
Аналоги изобретения: RU 2304340 С1, 10.08.2007. RU 2409885 C1, 20.01.2011. RU 2176843 C2, 10.12.2001. RU 2046509 C1, 20.10.1995. SU 792499 A, 30.12.1980. SU 1599941 A2, 15.10.1990. DE 619519 C, 02.10.1935. GB 1467857 A1, 23.03.1977. DE 2435316 A1, 12.02.1976.

Имя заявителя: Меньших Олег Фёдорович (RU)
Изобретатели: Меньших Олег Фёдорович (RU)
Патентообладатели: Меньших Олег Фёдорович (RU)

Реферат

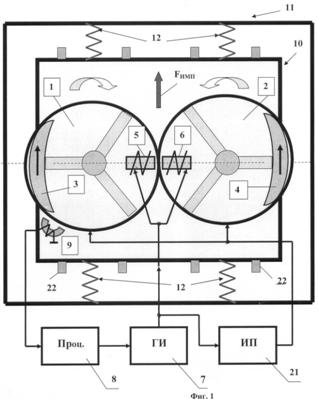

Изобретение относится к области электротехники, электромеханики и систем автоматического управления и может найти применение при построении замкнутых аппаратов, движение которых осуществляется без расходования реактивных масс, выбрасываемых наружу, как в ракетах, или за счет фактора трения, как это характерно для автомобилей, кораблей, вертолетов и т.д. Предложенное устройство преобразования энергии вращательного движения в поступательное содержит два электрических двигателя, роторы и статоры которых свободно вращаются соответственно на двух осях, статоры двух электрических двигателей осесимметрично жестко связаны соответственно с парой дисков с постоянным механическим зацеплением между ними. Роторы двигателей механически связаны с дисками-эксцентриками с размещенными на них диаметрально противоположно центру сосредоточения масс эксцентриков электромагнитных тормозных приводов, включаемых в моменты времени, когда векторы количества движения обоих эксцентриков коллинеарны и совпадают с вектором возникающей внутри системы силы, передаваемой через оси вращения эксцентриков к системе для ее движения в направлении действия этой силы, статоры двигателей имеют одинаковые с роторами моменты инерции с учетом присоединенных к роторам и статорам масс и моменты трения, кроме того, устройство содержит последовательно включенные датчик углового положения эксцентрика, процессор и генератор импульсов, выход которого подсоединен к обмоткам электромагнитных тормозных приводов и к управляющему входу источника питания электрических двигателей. Технический результат - повышение надежности и срока действия устройства. 4 ил.
