RU 95108324 A1, 27.11.1996. SU 1480028 A1, 15.05.1989. SU 1814748 A3, 07.05.1993. WO 02/091498 A2, 14.11.2002. GB 2038984 A, 30.07.1980.
Имя заявителя:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Казанский национальный университет им. А.Н. Туполева-КАИ" (КНИТУ-КАИ) (RU)
Изобретатели:
Афанасьев Анатолий Юрьевич (RU) Кривошеев Сергей Валентинович (RU) Купоросова Елена Серафимовна (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Казанский национальный университет им. А.Н. Туполева-КАИ" (КНИТУ-КАИ) (RU)
Реферат

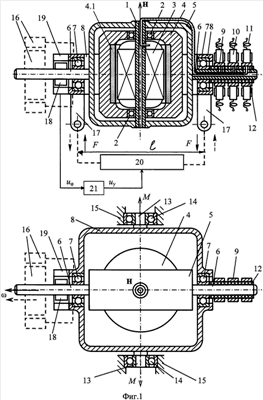

Изобретение относится к силовым гироскопическим устройствам и может быть использовано при преобразовании возвратно-поступательного движения с малой амплитудой и большой силой в непрерывное вращательное движение, например, для генерирования электроэнергии. Преобразователь имеет наружную раму 8, установленную на неподвижных опорах и имеющую опоры 7, в которых установлена внутренняя рама 5, которая механически связана со статором 3 гиромотора, обмотка которого связана с токоподводящим узлом. В опорах 2 внутренней рамы 5 установлен ротор 4 гиромотора. На полуоси 6 внутренней рамы расположен датчик положения внутренней рамы, который в зависимости от ее положения выдает сигнал на управляющее устройство 21, которое через источник возвратно-поступательного движения изменяет направление воздействия на наружную раму 8. Выходом преобразователя является ось 6 внутренней рамы, на которой установлен исполнительный механизм 16. Благодаря источнику возвратно-поступательного движения, выполненного с возможностью воздействия на наружную раму в направлении, зависящем от положения внутренней рамы, получен гироскопический преобразователь возвратно-поступательного движения с малой амплитудой и большой силой в непрерывное вращательное движение при высоком коэффициенте полезного действия. 1 з.п. ф-лы, 1 ил.
