КИРКО И.М., КИРКО Г.М. Маховик как накопитель и преобразователь энергии //http://www.skif.biz/index.php?name=Pages&op=page&pid=128. - [1998]. RU 2249288 C2, 20.08.2005. RU 2246034 C1, 10.02.2005. SU 1781777 A1, 15.12.1992. SU 1707699 A1, 23.01.1992. SU 1647773 A1, 07.05.1991. US 3229133 A, 11.01.1966. FR 656584 A, 10.05.1929. ЕР 0211035 А1,25.02.1987. http://thefraserdomain.typepad.com/energy/2005/12/about_flywheels.html. Вращающаяся армия бережет 60 герц стабильного электричества, Электротехнический рынок, 2006, 4, с.14-16.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Изобретатели:
Загрядцкий Владимир Иванович (RU) Загрядцкий Филипп Сергеевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Реферат

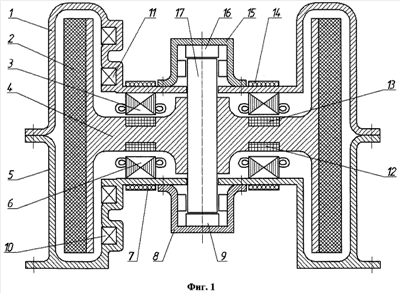

Изобретение относится к области электротехники и электроэнергетики, а именно - к устройствам для накопления и преобразования энергии при помощи супермаховика, оснащенного электрической машиной, работающей попеременно в режиме двигателя и генератора, и может найти применение в электроэнергетической отрасли при создании пиковых электроустановок, предназначенных для включения в промышленные сети и компенсирующих резкие пики и спады потребления энергии, в космической технике, в транспортных установках. Супермаховиковый накопитель энергии содержит двигатель-генератор и супермаховик, заключенные в герметизированную вакуумированную оболочку. Двигатель-генератор выполнен в форме двухдискового статора и расположенного между ними дискового ротора, и расположенными на его поверхностях постоянными магнитами, причем величина воздушного зазора между верхним диском статора и диском ротора выполнена меньшего размера, чем величина воздушного зазора между нижним диском статора и диском ротора. Супермаховик, накапливающий энергию, жестко связан с диском ротора. Вследствие разной величины воздушных зазоров образуется значительная осевая электромагнитная сила, направленная вверх, которая или частично, или полностью уравновешивает вес супермаховика и ротора, разгружая тем самым магнитные опоры устройства. Супермаховиковый накопитель энергии снабжен теплообменниками, отводящими выделяемое тепло обмотками и магнитопроводами статора. Для экстренного торможения служит тормозное устройство, состоящее из тормозных электрических катушек и тормозного диска, роль которого выполняет диск ротора. Технический результат - уменьшение габаритов и материалоемкости супермаховикового накопителя энергии при одновременном повышении его эксплуатационной надежности. 2 з.п. ф-лы, 2 ил.
