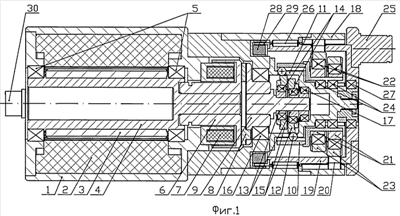

Изобретение относится к электротехнике и может быть применено в приводах автоматических систем управления летательных аппаратов, в частности, в качестве привода аэродинамических рулей. Технический результат состоит в обеспечении управления подвижной аэродинамической поверхностью, ось вращения которой расположена вне объема подвижной аэродинамической поверхности, а также повышении надежности управления за счет резервирования силовых мини-приводов по принципу сложения усилий. Силовой мини-привод содержит корпус (1), внутри которого соосно вдоль продольной оси размещены бескорпусный электрический двигатель, состоящий из статора (2) и ротора (3), закрепленного на валу (4). Имеются волновая передача с телами качения либо одноступенчатая, в которой используется только выходная ступень (18), либо многоступенчатая, в которой используется выходная ступень (18), и промежуточная ступень 10. Датчик положения состоит из статора (28) и ротора (29), установленного на выходном звене (19) волновой передачи. На торцевой поверхности выходного звена (19) одно- или многоступенчатой волновой передачи с телами качения эксцентрично относительно продольной оси закреплена втулка (25) с тягой (35). Тяга (35) имеет проушины на концах, одна из которых надета на втулку (25) с возможностью вращения вокруг оси втулки, а вторая предназначена для крепления к неподвижной части (32) летательного аппарата. Корпус (1) снабжен элементом крепления (34) к подвижной аэродинамической поверхности (31) таким образом, что продольная ось ориентирована параллельно оси поворота (33) подвижной аэродинамической поверхности (31) летательного аппарата. 1 з.п. ф-лы, 5 ил.
