SU 1813228 A1, 30.04.1993. RU 2072609 C1, 27.01.1997. SU 939830 A, 30.06.1982. RU 2236742 C2, 20.09.2004. SU 1723638 A1, 30.03.1992. RU 2206950 C1, 20.06.2003. US 3433986 A, 18.03.1969. US 2315917 A, 06.04.1943. EP 2315917 A, 04.02.2009. СПКТБПЭ «Потенциал», г.Харьков, ГОСТ 18058-80.
Имя заявителя:
Открытое акционерное общество Промышленная группа "Новик" (RU)
Изобретатели:
Ветохин Виктор Иванович (RU) Лященко Алексей Вадимович (RU) Алексеев Олег Борисович (RU) Созанский Александр Николаевич (RU) Бабенко Юрий Викторович (RU)
Патентообладатели:
Открытое акционерное общество Промышленная группа "Новик" (RU)
Реферат

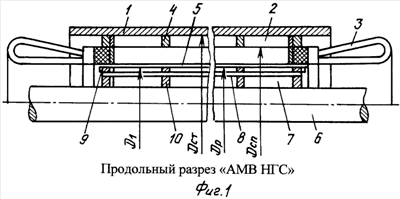

Изобретение относится к области электротехники, в частности к погружным электрическим машинам скважных насосов и буровых механизмов в нефтегазовой отрасли. Предлагаемая асинхронная машина (АМВ НГС) содержит корпус (1), в котором размещен многопакетный статор (2) с обмоткой (3), на монолитном валу (6) из стали 20Х13 смонтирован многопакетный ротор (7) с медными стержнями (8) и короткозамыкающими кольцами (9). Между пакетами статора (2) и ротора (7) имеется немагнитный рабочий зазор (5), по которому проходит охлаждающая пластовая вода. Для исключения контактной коррозии электротехнических сталей пакетов статора, ротора и меди обмотки ротора на вал ротора между пакетами напрессованы диски (10) из магниевого сплава, а между пакетами статора запрессованы кольца (4) из того же сплава. Диски (10) и кольца (4) имеют плотный электрический контакт с пакетами ротора (7) и статора (2). Технический результат, достигаемый при использовании данного изобретения, состоит в обеспечении эффективной электрохимической защиты от контактной коррозии внутренних активных частей многопакетных статоров и роторов электрических машин вертикального открытого исполнения при погружении их в пластовую агрессивную воду - электролит. 3 ил.
