RU 2219640 С2, 20.12.2003. SU 1429228 A1, 07.10.1988. SU 118033 A, 22.05.1958. RU 2210160 C2, 10.08.2003. RU 2194349 C1, 10.12.2002. RU 2118033 C1, 20.08.1998. US 5994808 A, 30.11.1999. GB 2396974 A, 07.07.2004. US 4496866 A, 29.01.1985.
Имя заявителя:
Общество с ограниченной ответственностью "РЕМЭЛЕКТРОПРОМНЕФТЬ" (RU)
Изобретатели:
Нуриахметов Марат Шамсиахметович (RU) Вьюгов Константин Владимирович (RU) Вьюгов Олег Владимирович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "РЕМЭЛЕКТРОПРОМНЕФТЬ" (RU)
Реферат

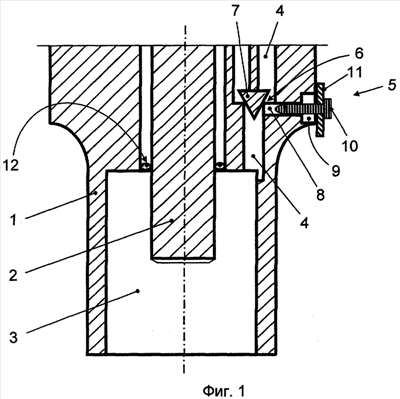

Изобретение относится к области электротехники и электромашиностроения и может быть использовано в погружных маслонаполненных электродвигателях, предназначенных для привода погружных насосов при откачке жидкости из скважин. В предлагаемом устройстве, содержащем корпус (1), выполненный в виде полого цилиндра, вертикально ориентированного в рабочем положении устройства, вал (2), герметично установленный в корпусе (1) по его оси при помощи опорных подшипников и выполненный с возможностью его соединения с валом погружного электродвигателя, как минимум одну расположенную в корпусе (1) маслозаполняемую камеру, согласно данному изобретению, устройство содержит шлюзовой отсек (3), расположенный в нижней части корпуса (1) и гидравлически связанный с маслозаполняемой камерой посредством шлюзового канала (4) с запорным устройством (5), выполненным с возможностью произвольного открывания и закрывания шлюзового канала (4), а нижний конец вала (2) расположен в шлюзовом отсеке (3). Технический результат - сокращение времени, упрощение и повышение качества монтажа устройства для гидравлической защиты погружного электродвигателя на объекте, а также экономия масла. 1 з.п. ф-лы, 2 ил.
