| ЭЛЕКТРИЧЕСКАЯ МАШИНА |  |
Номер публикации патента: 2161851 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H02K005/124 F16J015/43 | | Аналоги изобретения: | SU 951565 A, 17.08.1992. SU 765579 А, 23.10.1980. SU 773353 A, 23.10.1980. SU 1458931 A, 15.09.1989. SU 1093850 A, 23.05.1984. WO 93/01162 A1, 22.01.1993. |
| Имя заявителя: | Научно-производственное внедренческое предприятие "Феррогидродинамика" (UA) | | Изобретатели: | Виноградов Александр Николаевич (UA)
Радионов Александр Владимирович (UA)
Чащин В.В.(RU)
Гасюк Александр Антонович (UA)
Красников Геннадий Васильевич (UA) | | Патентообладатели: | Научно-производственное внедренческое предприятие "Феррогидродинамика" (UA)
ООО "Привод-ТЭМО" АО "Привод" (RU) |
Реферат | |

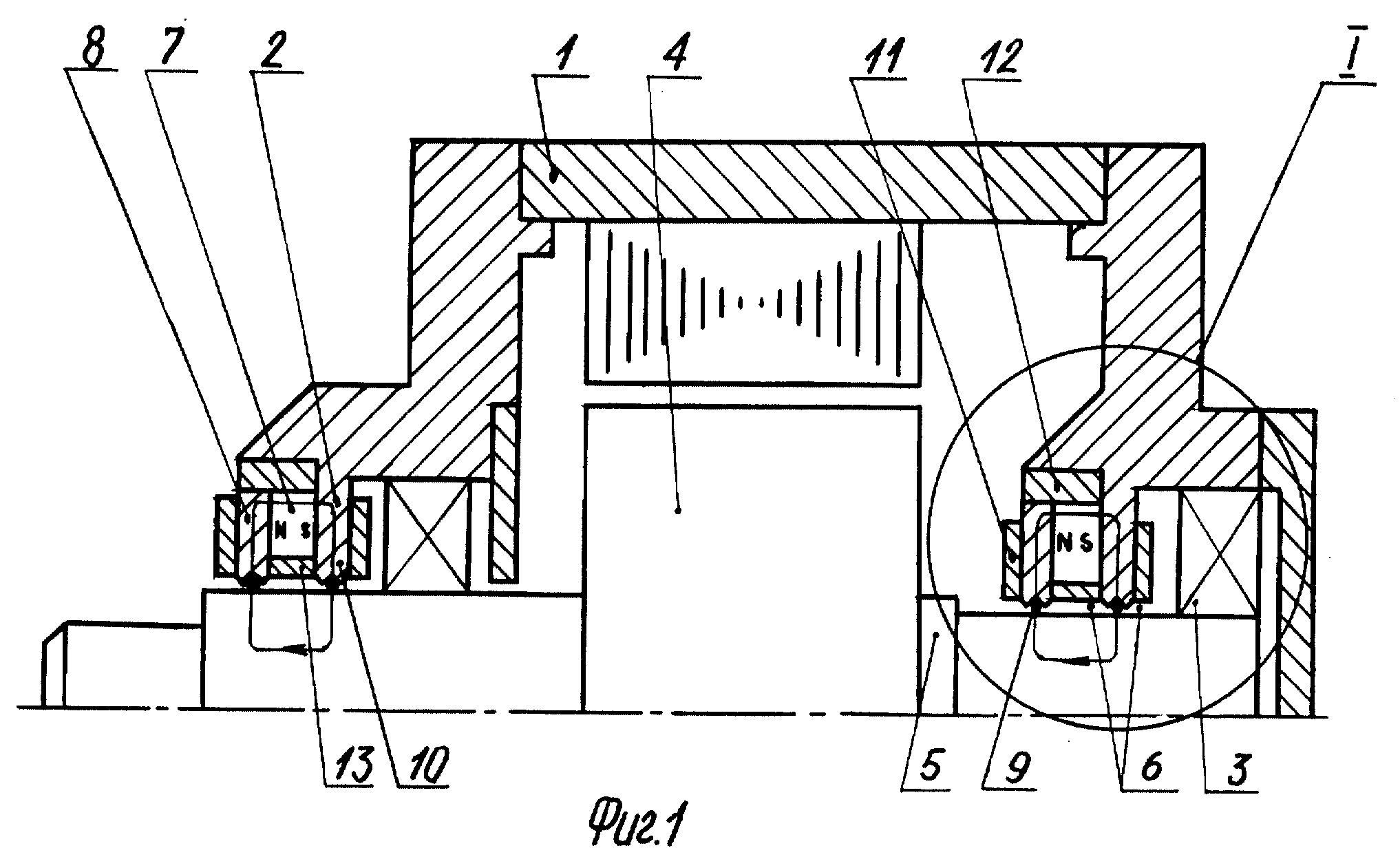

Использование: в электрических машинах. Технический результат - повышение технологичности изготовления и надежности электрической машины, что обеспечивает увеличение ее ресурса. Устройство содержит статор с обмоткой и магнитопроводящими кольцевыми частями, подшипниковые опоры. По крайней мере одна из кольцевых частей ротора имеет поверхность, расположенную с зазором относительно обращенной к ней поверхности магнитопроводящей кольцевой части статора. Некоторый участок данной магнитопроводящей кольцевой части статора выполнен из магнитотвердого материала и имеет полюса, обеспечивающие создание магнитного поля в зазоре для удержания магнитной жидкости. А участок из магнитотвердого материала кольцевой части статора выполнен наборным и заключен с внешней стороны в обойму из немагнитного материала. На обращенном в сторону зазора полюсе установлен магнитопроводящий полюсный наконечник с нарезанными концентраторами магнитного потока, образующий зазор с кольцевой частью ротора. С внешних сторон зазора на полюсном наконечнике и магнитопроводящем участке кольцевой части ротора расположены немагнитные накладки, продолжающие зазор с кольцевой частью статора и препятствующие растеканию магнитной жидкости вдоль зазора. Между собой полюсный наконечник и магнитопроводящий участок кольцевой части статора в районе кольцевой части статора, выполненной из магнитотвердого материала, разделены немагнитной проставкой. 2 ил.
|
