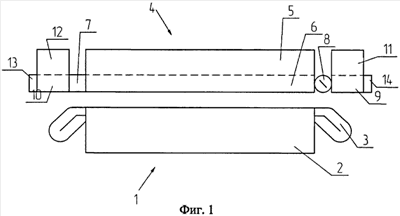

Изобретение относится к области электротехники, точнее к электроприводам с прямолинейным движением рабочих органов, и предназначено для электрического транспорта. Технический результат, достигаемый настоящим изобретением, состоит в повышении коэффициента полезного действия линейного асинхронного двигателя. Предлагаемый линейный асинхронный двигатель содержит индуктор, состоящий из сердечника с трехфазной обмоткой. Вторичный элемент содержит сердечник, в пазах которого один над другим расположены изолированные электропроводящие стержни, замкнутые с одной стороны общей электропроводящей шиной, а с другой - замыкающим цилиндром, состоящим из электропроводящей и изоляционной частей, установленным с возможностью поворота вокруг своей горизонтальной оси. Вторичный элемент содержит дополнительные электропроводящие стержни, размещенные по обе стороны от электропроводящих стержней, расположенных в центральной части вторичного элемента, и расположенные под углом к нему. Вторичный элемент снабжен дополнительными сердечниками, размещенными по обе стороны от сердечника, в пазах которого уложены центральные части электропроводящих стержней. Дополнительные электропроводящие стержни, расположенные в пазах сердечника, лежащего слева от основного, замкнуты с левой стороны дополнительной электропроводящей шиной, а с правой - той же самой электропроводящей шиной, которая замыкает стержни, лежащие в центральной части вторичного элемента, а дополнительные электропроводящие стержни, расположенные в пазах сердечника, лежащего справа от основного, замкнуты справа еще одной дополнительной шиной, а слева - электропроводящей частью замыкающего цилиндра. 4 ил.
