DE 10107298 C1, 04.07.2002. SU 1815743 A1, 15.05.1993. RU 2084069 C1, 15.05.1993. SU 1171908 A, 07.08.1985. RU 2101836 C1, 10.01.1998. DE 4443427 C2, 13.06.1996. DE 4242132 A1, 16.06.1994. DE 1099064 B, 09.02.1961. EP 0909004 A, 14.04.1999. DE 1769889 A1, 04.11.1971. DE 19908246 A1, 31.08.2000. DE 19905540 A1, 17.08.2000. DE 19648455 A1, 30.10.1997.
Имя заявителя:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Изобретатели:
ВАЙСС Себастьян (DE)
Патентообладатели:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Приоритетные данные:
14.09.2006 DE 102006043169.3
Реферат

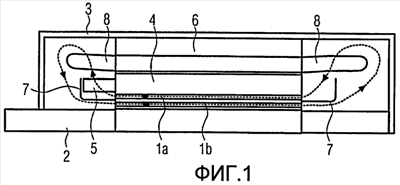

Изобретение относится к области электротехники, а именно - к электрическим машинам с охлаждаемым внутри ротором. Предлагаемая электрическая машина содержит пакет статора и ротор в одном корпусе, которая имеет внутренний охлаждающий контур из проходящих через ротор в осевом направлении и расположенных на двух концентрических окружностях каналов охлаждения ротора, который предназначен для циркуляции газообразного охлаждающего средства, при этом в машине на первой торцевой стороне ротора предусмотрены вентиляторные лопасти и первое средство для направления охлаждающего средства из каналов охлаждения ротора на одной из обеих концентрических окружностей через лобовую часть обмотки к каналам охлаждения ротора на другой из обеих концентрических окружностей, за счет чего оптимально охлаждаются, в частности, зоны, в которых отвод тепла потерь является проблематичным. Технический результат - улучшение охлаждающего действия электрической машины без использования отдельно установленной на ротор вентиляторной крыльчатки. 34 з.п. ф-лы, 2 ил.
