RU 2223585 С1, 10.02.2002. RU 66603 U1, 05.06.2007. RU 2212748 С2, 20.09.2003. SU 1534640 А2, 07.01.1990. SU 1677806 А1, 15.09.1991. SU 1406689 А1, 30.06.1988. SU 1245268 A3, 15.07.1986. JP 11196555 А, 21.07.1999. US 4126933 А, 28.11.1978. US 3169203 А, 09.02.1965. ЕР 0558746 А1, 08.09.1993.
Имя заявителя:
Левин Александр Владимирович (RU), Лившиц Эмиль Яковлевич (RU), Хабаров Владимир Александрович (RU), Юхнин Марк Миронович (RU)
Изобретатели:
Левин Александр Владимирович (RU) Лившиц Эмиль Яковлевич (RU) Хабаров Владимир Александрович (RU) Юхнин Марк Миронович (RU)
Патентообладатели:
Левин Александр Владимирович (RU) Лившиц Эмиль Яковлевич (RU) Хабаров Владимир Александрович (RU) Юхнин Марк Миронович (RU)
Реферат

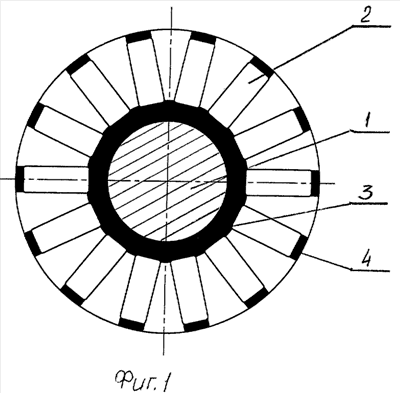

Изобретение относится к области электротехники и электромашиностроения и может быть использовано при проектировании синхронных высокооборотных двигателей и генераторов. Согласно данному изобретению ротор содержит вал (1) с укрепленной на нем переменно-полюсной магнитной системой, выполненной в виде стянутых друг с другом в осевом направлении идентичных сплошных кольцевых пластин. В пластинах предусмотрены окна, предназначенные для размещения постоянных магнитов (2). Согласно первому варианту осуществления постоянные магниты намагничены в тангенциальном направлении, а согласно второму варианту - в радиальном. В каждой из кольцевых пластин имеются магнитные и немагнитные зоны. По первому варианту одна из немагнитных зон представляет собой охватывающее вал кольцо (3), а остальные - расположенные по наружному диаметру пластины кольцевые фрагменты (4), ограничивающие снаружи пространство окон. По второму варианту немагнитные зоны расположены между торцевыми поверхностями соседних окон и между достигающими наружного диаметра поверхности пластины их геометрическими продолжениями. Различие (на 10-20%) в размерах дуг кольцевых фрагментов и ширины окон для размещения постоянных магнитов (по первому варианту), а также высот торцевых поверхностей окон и разделяющих их перегородок (по второму варианту) позволяет повысить механическую прочность конструкции в углах окон, в которых возникают максимальные механические напряжения от действия центробежных сил. Сплошные пластины изготовлены из материала, обладающего возможностью изменять свои магнитные свойства, например магнитной аустенитной стали, которая после специальной термической или механической обработки обретает свойства немагнитного материала. Технический результат, заключающийся в упрощении конструкции и повышении механической прочности ротора, достигается за счет выбора новой конструкции пластин, в которых сформированы немагнитные зоны. 2 н.п. ф-лы, 2 ил.
