ГЕНЕРАТОР ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

Номер публикации патента: 2178940

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  97102372/09		Получить полное описание патента

Реферат

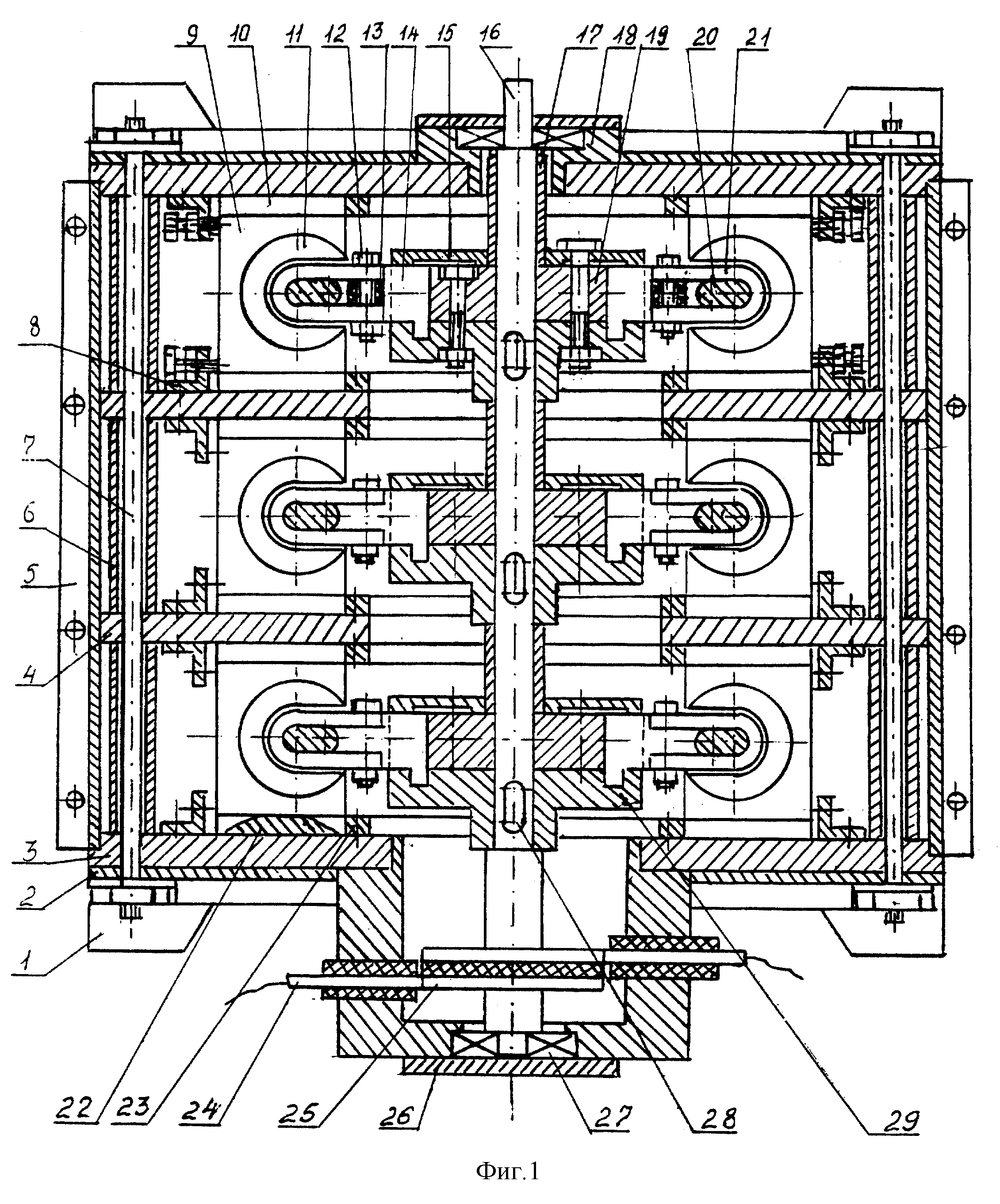

Изобретение относится к электротехнике и энергетике и может быть использовано в народном хозяйстве и в быту. Техническая задача, решаемая изобретением, состоит в упрощении конструкции и изготовлении генератора, повышении его технологичности, уменьшении тормозного момента, повышении к. п. д. и мощности генератора электрической энергии. Указанная задача достигается тем, что в генераторе электрической энергии, согласно изобретению, содержится группа генераторов электрической энергии. Генератор состоит из двух боковых подшипниковых щитов и промежуточных щитов. Боковые подшипниковые щиты с наружной стороны содержат ребра жесткости, а с внутренней стороны, совместно с внутренними промежуточными щитами, генератор содержит базовый составной кольцевой упор и направляющие, образующие Т-образные пазы, в которых до упора при помощи Т-образных выступов-салазок установлены одноименными полюсами вплотную друг к другу корпуса с постоянными кольцевыми магнитами. Корпуса для постоянных кольцевых магнитов состоят из дюралюминиевого сплава. Ротор содержит группу роторов, каждый из которых посажен неподвижно на вал и состоит из двух дисков, собранных в пакет. На дисках установлены и зафиксированы в пазах кронштейны, изготовленные из ферросплава. На виде сверху в горизонтальной плоскости кронштейны имеют Т-образную форму. На виде сбоку кронштейны имеют Г-образную форму. На одном их конце имеется выступ для фиксации в пазу диска ротора, а на противоположном конце содержится сквозное горизонтальное отверстие для установки ферросплавного составного кольца, на магнитопроводе которого, между кронштейнами, размещены дугообразные плоские изолированные проводники с контактными отверстиями на концах, каждый из которых имеет противоположную фазу возбуждения и согласованное последовательное соединение между собой, образуя зигзагообразный проводник по периметру окружности ротора. Концы выводов проводников подсоединены к контактным кольцам, к которым подведены токосъемные щетки. Первый несущий диск в пакете каждого отдельного ротора служит основанием. На торцевой плоскости первого диска содержатся сквозные крепежные отверстия и круговая базовая канавка на периферии. Второй диск ротора служит матрицей для кронштейнов и имеет по центру отверстие для вала, отверстия под головки винтов и сквозные пазы по его периметру, равные по ширине кронштейнам, которые располагаются на равномерном шаговом расстоянии, соразмерном шаговому расстоянию между кольцевыми постоянными магнитами. 17 ил.
