СПОСОБ КОНТРОЛЯ КОРОТКОГО ЗАМЫКАНИЯ НА УЧАСТКАХ, СМЕЖНЫХ С СЕКЦИОННЫМИ ВЫКЛЮЧАТЕЛЯМИ, И ЗАПРЕТА АВТОМАТИЧЕСКОГО ПОВТОРНОГО ВКЛЮЧЕНИЯ ВВОДНЫХ ВЫКЛЮЧАТЕЛЕЙ ШИН ДВУХТРАНСФОРМАТОРНОЙ ПОДСТАНЦИИ
SU 1236575 A1, 07.06.1986. RU 2304338 C2, 10.08.2007. RU 2214667 C2, 20.10.2003. SU 851644 A1, 30.07.1981. GB 2259199 A, 03.03.1993.
Имя заявителя:
Федеральное государственное учреждение высшего профессионального образования "Орловский государственный аграрный университет" (ФГОУ ВПО ОрелГАУ) (RU)
Изобретатели:
Суров Леонид Дмитриевич (RU) Суров Игорь Леонидович (RU)
Патентообладатели:
Федеральное государственное учреждение высшего профессионального образования "Орловский государственный аграрный университет" (ФГОУ ВПО ОрелГАУ) (RU)
Реферат

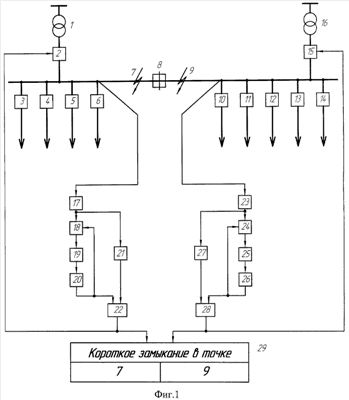

Использование: в области электротехники. Технический результат заключается в расширении функциональных возможностей. Согласно способу фиксируют броски токов КЗ и измеряют время между ними, при этом, с момента появления броска тока короткого замыкания (КЗ) со стороны первого трансформатора начинают отсчет времени выдержки срабатывания защиты вводного выключателя первой секции шин и, если в момент окончания времени этой выдержки ток КЗ исчезнет, то устанавливают факт КЗ на первом смежном с секционным выключателем участке шин, питающихся от первого трансформатора, и вводят запрет на АПВ вводного выключателя первой секции шин. Если бросок тока КЗ появится со стороны второго трансформатора, то с момента его появления начинают отсчет времени выдержки срабатывания защиты вводного выключателя второй секции шин и, если в момент окончания времени этой выдержки ток КЗ исчезнет, то устанавливают факт КЗ на втором смежном с секционным выключателем участке шин и вводят запрет на АПВ вводного выключателя второй секции шин. 2 ил.
