RU 2402136 C1, 20.10.2010. RU 2334311 С1, 20.09.2008. JP 2159935 A, 20.06.1990. US 7566828 B2, 28.07.2009.
Имя заявителя:
Открытое акционерное общество "Научно-производственный центр "Полюс" (RU)
Изобретатели:
Казанцев Юрий Михайлович (RU) Лекарев Анатолий Федорович (RU) Гаврилов Анатолий Михайлович (RU)
Патентообладатели:
Открытое акционерное общество "Научно-производственный центр "Полюс" (RU)
Реферат

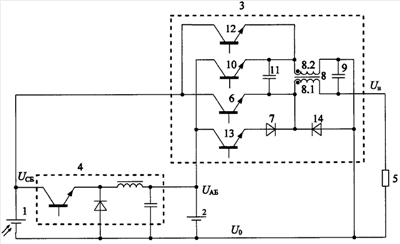

Использование: в области электротехники. Технический результат - уменьшение количества оборудования, расширение диапазона допускаемого уменьшения напряжения солнечной батареи и возможность отключения аккумуляторной батареи. В системе электроснабжения введение в стабилизатор напряжения второй обмотки дросселя, конденсатора и второго ключевого элемента использует его, при коммутации второго ключевого элемента, в качестве повышающего преобразователя напряжения аккумуляторной батареи, что обеспечивает питание бортовых потребителей электроэнергией аккумуляторной батареи при отсутствии энергии в солнечной батарее, введение в стабилизатор напряжения третьего ключевого элемента использует его, при коммутации третьего ключевого элемента, в качестве повышающе-понижающего преобразователя напряжения солнечной батареи, что обеспечивает питание бортовых потребителей электроэнергией солнечной батареи при снижении напряжения солнечной батареи ниже напряжения бортовых потребителей, введение в стабилизатор напряжения четвертого ключевого элемента и второго диода, переключает разрядную цепь дросселя, при отключении четвертого ключевого элемента, с первого на второй диод, что отключает разрядную цепь дросселя от аккумуляторной батареи. 2 з.п. ф-лы, 1 ил.
