Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Национальный исследовательский Томский политехнический университет" (RU)
Изобретатели:
Лукутин Борис Владимирович (RU) Обухов Сергей Геннадьевич (RU) Плотников Игорь Александрович (RU) Шандарова Елена Борисовна (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Национальный исследовательский Томский политехнический университет" (RU)
Реферат

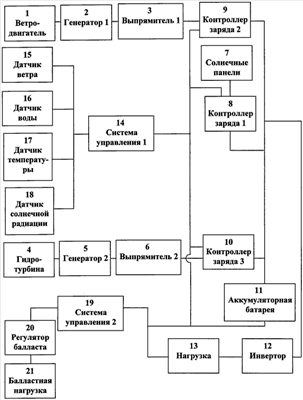

Изобретение относится к энергетике, в частности к электроснабжению потребителей, подключенных к электроэнергетической системе, работающей на возобновляемых источниках энергии, и может быть использовано при организации электроснабжения ответственных потребителей переменного тока. Технический результат - повышение энергетической эффективности и улучшение технико-экономических характеристик достигается тем, что электроэнергетическая система содержит два генератора, два выпрямителя, аккумуляторную батарею, инвертор, три контроллера заряда, солнечные панели, две системы управления, регулятор балласта, балластную нагрузку, а также датчики ветра, воды, температуры и солнечной радиации, при этом вход первого генератора соединен с ветродвигателем, а выход первого генератора с первым выпрямителем, вход второго генератора соединен с гидротурбиной, а выход второго генератора связан со вторым выпрямителем, датчики ветра, воды, температуры и солнечной радиации подключены к входу первой системы управления, к выходу которой подключены входы трех контроллеров заряда и один из входов второй системы управления, вход первого контроллера заряда соединен с солнечными панелями, вход второго контроллера заряда соединен с выходом первого выпрямителя, вход третьего контроллера заряда соединен с выходом второго выпрямителя, выходы трех контроллеров заряда подключены к входу аккумуляторной батареи и входу инвертора, выход которого соединен с нагрузкой, выход которой подключен к входу второй системы управления вместе с выходом аккумуляторной батареи, при этом к выходу второй системы управления подключен вход регулятора балласта, выход которого связан с балластной нагрузкой. 1 ил.
