Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный технический университет (Новочеркасский политехнический институт") (RU)
Изобретатели:
Михайлов Анатолий Александрович (RU) Михайлова Светлана Анатольевна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный технический университет (Новочеркасский политехнический институт") (RU)
Реферат

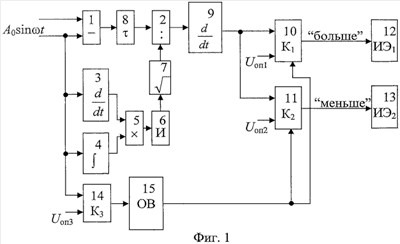

Изобретение относится к измерительной технике и может быть использовано при синхронизации по частоте подключаемых на параллельную работу (на общую нагрузку) генераторов. Согласно изобретению реле разности частот подключаемых на параллельную работу генераторов содержит вычитатель, два компаратора, два исполнительных элемента, инвертор, третий компаратор и одновибратор, элемент задержки сигнала, два дифференциатора, интегратор, блок извлечения корня и делитель. Техническим результатом изобретения является повышение точности синхронизации по частоте подключаемых на параллельную работу генераторов за счет изменения последовательности преобразования входных сигналов (разность и детектирование частоты), что позволяет повысить точность определения рассогласования частоты подключаемых на параллельную работу генераторов и, как следствие, повысить точность синхронизации данных параметров бортового сетевого напряжения в два раза. 2 ил.
