Имя заявителя:
Полунина Марина Николаевна (RU)
Изобретатели:
Полунина Марина Николаевна (RU) Джус Ольга Николаевна (RU) Посевина Светлана Николаевна (RU) Полунин Андрей Владимирович (RU)
Патентообладатели:
Полунина Марина Николаевна (RU)
Реферат

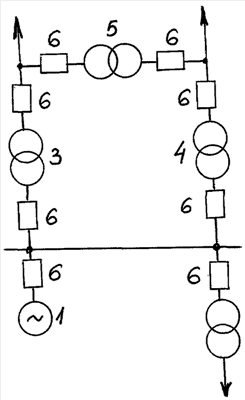

Использование: в области электротехники. Технический результат заключается в повышении надежности. Схема электростанции содержит генератор, к которому подключена цепь коммутатор-выводной трансформатор-коммутатор, соединенные последовательно, и цепь коммутатор-трансформатор собственных нужд, а к вторичной обмотке выводного трансформатора подключена также цепь коммутатор-трансформатор связи с сетью другого класса напряжений-коммутатор, соединенные последовательно, отличающаяся тем, что между выходом генератора и входом цепи коммутатор-трансформатор связи с сетью другого класса напряжений-коммутатор включена дополнительно цепь коммутатор-второй выводной трансформатор-коммутатор, соединенные последовательно. 1 ил.
