RU 2089986 C1, 10.09.1997. SU 1283893 A1, 15.01.1987. GB 1505756 A, 30.03.1978. GB 2295506 A, 29.05.1996. WO 9624978 A, 15.08.1996.
Имя заявителя:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Изобретатели:
РИТТИГЕР Юрген (DE)
Патентообладатели:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Реферат

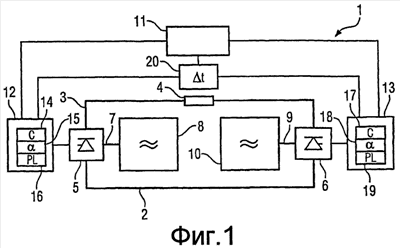

Изобретение относится к области электротехники и может быть использовано для управления преобразовательными подстанциями в высоковольтной установке постоянного тока. Техническим результатом является обеспечение относительно быстрого перехода из начального эксплуатационного состояния в новое установившееся эксплуатационное состояние. Устройство управления для преобразовательных подстанций (5, 6) в высоковольтной установке (1) передачи постоянного тока содержит блок (12) управления выпрямителем и блок (13) управления инвертором для управления работающими соответственно в качестве выпрямителя (5) и инвертора (6) преобразовательными подстанциями. С помощью блоков (12, 13) устанавливаются и регулируются углы зажигания соответственно выпрямителя (5) и инвертора (6). Между блоками (12, 13) расположено звено задержки (20), с помощью которого пусковой момент для регулирования угла зажигания инвертора (6) задерживается относительно пускового момента для регулирования угла зажигания выпрямителя (5) на заданное время задержки (t). 2 з.п. ф-лы, 2 ил.
