Государственное образовательное учреждение высшего профессионального образования "Московский энергетический институт (технический университет)" (ГОУВПО "МЭИ(ТУ)") (RU)
Изобретатели:
Бунин Анатолий Вениаминович (RU) Вишняков Сергей Викторович (RU) Геворкян Владимир Мушегович (RU) Геворкян Сергей Владимирович (RU) Казанцев Юрий Алексеевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Московский энергетический институт (технический университет)" (ГОУВПО "МЭИ(ТУ)") (RU)
Реферат

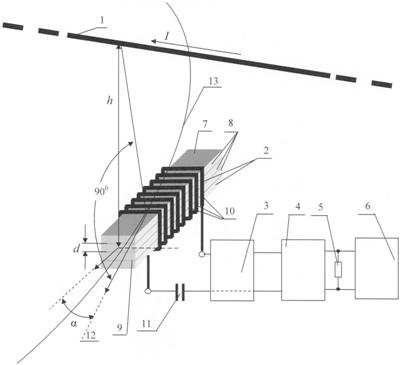

Использование: в области электротехники. Технический результат - повышение коэффициента полезного действия и упрощение конструкции. Источник содержит первичный преобразователь (2), выпрямительный диодный мост (3), выходы которого подключены к входам стабилизатора напряжения (4), выход которого подключен к включенным параллельно нагрузке (5) и источнику питания (6). Преобразователь выполнен в виде незамкнутого магнитопровода (7), образованного n размещенными параллельно протяженными пластинами (8) трансформаторной стали толщиной d, установленными одна на другой и изолированными друг от друга диэлектрической пленкой (9). На магнитопроводе расположена многовитковая проводящая обмотка (10), выходы которой через последовательно с ней включенный неполярный конденсатор (11) подключены к входным зажимам моста (3), магнитопровод размещен на удалении h от фазного провода (1), при этом: где - круговая частота тока в фазном проводе; µ0µrэ - магнитная проницаемость материала магнитопровода; S - площадь поперечного сечения магнитопровода; I - сила тока в фазном проводе; s - площадь поперечного сечения провода обмотки; - проводимость провода обмотки; W - число витков обмотки; lв - длина витка обмотки; Р - мощность источника; - угол между направлением продольной оси магнитопровода и направлением касательной (12) к окружности (13), которая проходит через точку положения центра симметрии магнитопровода, центр которой на оси фазного провода и которая лежит в плоскости, перпендикулярной оси фазного провода. 1 ил.
