УСТРОЙСТВО ДЛЯ СИММЕТРИРОВАНИЯ И ПОВЫШЕНИЯ КОЭФФИЦИЕНТА МОЩНОСТИ ЭЛЕКТРОТЯГОВОЙ НАГРУЗКИ

Номер публикации патента: 2396663

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009121666/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H02J003/12   B60M003/04
Аналоги изобретения: SU 356734 A1, 01.01.1972. RU 2116206 C1, 27.07.1998. RU 2331960 C1, 20.08.2008. SU 562031 A1, 15.06.1977. SU 1643228 A1, 23.04.1991.

Имя заявителя: Открытое акционерное общество "Российские железные дороги" (RU)
Изобретатели: Ефимов Александр Васильевич (RU)
Неугодников Александр Юрьевич (RU)
Неугодников Юрий Павлович (RU)
Патентообладатели: Открытое акционерное общество "Российские железные дороги" (RU)

Реферат

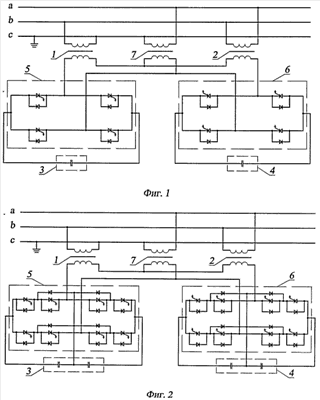

Изобретение относится к устройствам электроснабжения железных дорог, электрифицированных на однофазном переменном токе напряжением 27,5 кВ частотой 50 Гц, и может быть использовано на тяговых подстанциях для симметрирования и повышения коэффициента мощности электротяговой нагрузки. Технический результат заключается в повышении технико-экономических показателей и быстродействии устройства. В заявленное устройство дополнительно введены два блока автономных инверторов напряжения на запираемых тиристорах, шунтированных встречно включенными диодами, и третий однофазный трансформатор, причем первичная обмотка третьего трансформатора подключена к отстающей фазе тягового трансформатора, первые выводы переменного напряжения первого и второго автономных инверторов напряжения подключены к первому выводу вторичной обмотки третьего трансформатора, а вторые выводы переменного напряжения соответственно через вторичные обмотки первого и второго фазосмещающих трансформаторов подключены ко второму выводу вторичной обмотки третьего трансформатора, а выводы постоянного напряжения первого и второго автономных инверторов напряжения подключены соответственно к первому и второму блокам конденсаторных батарей. 1 з.п. ф-лы, 2 ил.
