Федеральное государственное образовательное учреждение высшего профессионального образования "Азово-Черноморская государственная агроинженерная академия" (ФГОУ ВПО АЧГАА) (RU)
Изобретатели:
Таранов Михаил Алексеевич (RU) Медведько Юрий Алексеевич (RU) Медведько Алексей Юрьевич (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Азово-Черноморская государственная агроинженерная академия" (ФГОУ ВПО АЧГАА) (RU)
Реферат

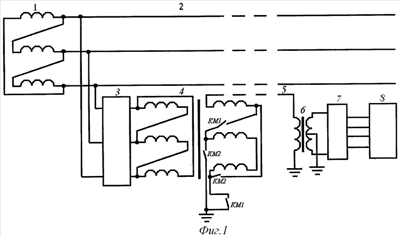

Изобретение относится к электротехнике и может быть использовано для создания надежных и экономичных систем электроснабжения потребителей электроэнергии небольшой мощности, находящихся на значительном удалении от узлов питания. Техническим результатом настоящего изобретения является упрощение организации сети при соблюдении требований к надежности электроснабжения потребителей как в нормальном, так и в ненормальных режимах работы сети. Указанный технический результат достигается тем, что в однопроводной распределительной сети, содержащей источник энергии, подключенную к нему трехпроводную сеть, на ответвлении от магистрали трехпроводной сети дополнительно установлены: блок для определения фазы, находящейся под напряжением, промежуточный трансформатор, имеющий соединение первичных обмоток по схеме "треугольник", а вторичных обмоток по схеме "разомкнутого треугольника", в котором одна из обмоток включена встречно по отношению к двум другим обмоткам, при этом один из выводов "разомкнутого треугольника" присоединен к земле, а второй через однопроводную линию подключен к одному из выводов понижающего однофазного трансформатора, второй вывод которого присоединен к земле, к выводам однофазного трансформатора подключен преобразователь однофазного напряжения в трехфазное. 2 ил.
