КОЩЕЕВ Л.А. и др. Системные характеристики вставок постоянного тока и компенсаторов реактивной мощности, выполненных на основе преобразователей напряжения. - Электронный журнал «Новое в российской электроэнергетике», 2003, 1. RU 2343614 C1, 10.01.2009. SU 736266 A1, 25.05.1980. SU 1474792 A1, 23.04.1989. GB 1273064 A, 03.05.1972.
Имя заявителя:
Открытое Акционерное Общество "Проектно-изыскательский и научно-исследовательский институт по проектированию энергетических систем и электрических сетей" ОАО "Институт "ЭНЕРГОСЕТЬПРОЕКТ" (RU)
Изобретатели:
Воронин Владимир Александрович (RU) Макаровский Сергей Николаевич (RU) Подъячев Виктор Николаевич (RU)
Патентообладатели:
Открытое Акционерное Общество "Проектно-изыскательский и научно-исследовательский институт по проектированию энергетических систем и электрических сетей" ОАО "Институт "ЭНЕРГОСЕТЬПРОЕКТ" (RU)
Реферат

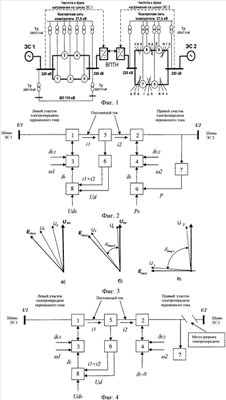

Изобретение относится к электротехнике. Технический результат заключается в использовании управляемости вставкой постоянного тока в межсистемную электропередачу, соединяющую энергосистемы, работающие с разными частотами переменного тока, и образованную двумя участками с промежуточными отборами мощности и шунтирующими цепями, для сохранения электроснабжения потребителей, подключенных к промежуточным точкам межсистемной электропередачи, с одновременным ограничением перетока мощности по шунтирующим ее электрическим цепям. Для этого в способе измеряют частоту и фазу напряжения на шинах первой энергосистемы и подают измеренные значения соответственно на второй и третий входы системы внутреннего управления первого преобразователя напряжения в составе вставки постоянного тока. Измеряют частоту и фазу напряжения на шинах второй энергосистемы и подают измеренные значения соответственно на второй, третий входы системы внутреннего управления второго преобразователя напряжения. При разрыве первого или второго участка межсистемной электропередачи отключают регулятор мощности вставки постоянного тока, подключают выход ее регулятора выпрямленного напряжения к первому входу системы внутреннего управления преобразователя напряжения, сохранившего связь с первой или второй энергосистемой. На первый вход системы внутреннего управления преобразователя напряжения, потерявшего связь с первой и второй энергосистемой, подают нулевой сигнал. 4 ил.
