RU 2256274 C1, 10.07.2005. SU 1310974 A1, 15.05.1987. GB 2175155 A, 19.11.1986.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Новосибирский государственный технический университет" (RU)
Изобретатели:
Бородин Николай Иванович (RU) Харитонов Сергей Александрович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Новосибирский государственный технический университет" (RU)
Реферат

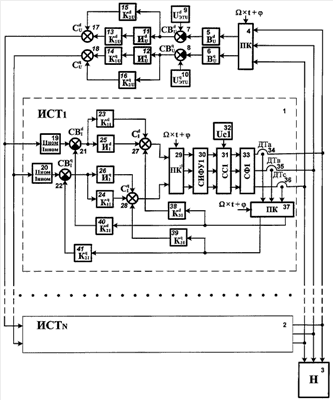

Изобретение относится к области электротехники и может быть использовано при построении систем генерирования электрической энергии или систем гарантированного электропитания с использованием параллельной работы источников. В предложенном способе управления измеряют мгновенные значения напряжения на общей нагрузке и токов источников, преобразуют их из трехфазной abc-системы координат в двухфазную dq-систему координат, формируют эталонные сигналы напряжения для d- и q-составляющих общего напряжения, формируют дополнительные сигналы напряжения пропорционально d- и q-составляющим общего напряжения, формируют разностные сигналы напряжения вычитанием соответствующих дополнительных сигналов напряжения из эталонных сигналов напряжения, формируют сигналы сравнения напряжения интегрированием разностных сигналов напряжения, формируют сигналы управления напряжением, суммированием сигналов сравнения напряжения с сигналами, пропорциональными соответственно разностным сигналам напряжения, для каждого из параллельно работающих источников формируют эталонные сигналы пропорционально соответствующим сигналам управления напряжением, формируют дополнительные сигналы пропорционально соответственно d- и q-составляющим тока источника, разностные сигналы, сигналы сравнения, управляющие сигналы суммированием соответствующих сигналов сравнения, сигналов, пропорциональных разностным сигналам, и сигналов, пропорциональных d- и q-составляющим токов источников, формируют модулирующие сигналы в abc-системе координат. Способ обеспечивает формирование напряжения на общей нагрузке и распределение составляющих тока нагрузки между источниками при сохранении стабильности параметров общего напряжения и точности распределения нагрузки между источниками в нормальном и послеаварийном режимах. 1 ил.
