УСТРОЙСТВО ДЛЯ ПАРАЛЛЕЛЬНОЙ РАБОТЫ ПРЕОБРАЗОВАТЕЛЕЙ

Номер публикации патента: 2376695

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008145493/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H02J003/46
Аналоги изобретения: SU 1644294 A1, 23.04.1991. SU 1631532 A1, 28.02.1991. RU 2065619 C1, 20.08.1996.

Имя заявителя: ФЕДЕРАЛЬНОЕ КОСМИЧЕСКОЕ АГЕНТСТВО ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ГОЛОВНОЕ ОСОБОЕ КОНСТРУКТОРСКОЕ БЮРО "ПРОЖЕКТОР" (RU)
Изобретатели: Бродников Сергей Николаевич (RU)
Корж Артем Георгиевич (RU)
Круглов Леонид Леонидович (RU)
Кудряшев Анатолий Анатольевич (RU)
Михеев Владимир Викторович (RU)
Царенко Анатолий Иванович (RU)
Патентообладатели: ФЕДЕРАЛЬНОЕ КОСМИЧЕСКОЕ АГЕНТСТВО ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ГОЛОВНОЕ ОСОБОЕ КОНСТРУКТОРСКОЕ БЮРО "ПРОЖЕКТОР" (RU)

Реферат

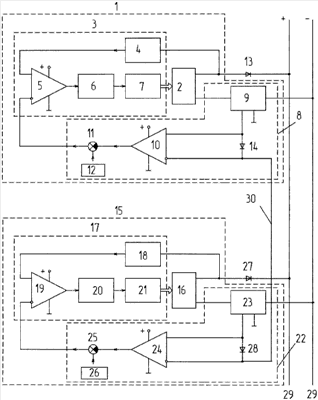

Устройство для параллельной работы преобразователей относится к области электротехники. Устройство содержит, по меньшей мере, два преобразователя-стабилизатора постоянного тока, силовая часть каждого из которых своим выходом через разделительные диоды подключены к выходным шинам, причем каждый преобразователь-стабилизатор содержит контур стабилизации выходного напряжения, состоящий из датчика выходного напряжения, выходом подключенного к одному входу дифференциального усилителя выходного напряжения, выход последнего подключен к управляющему входу модулятора ширины импульсов, который через усилительно-развязывающий узел подключен к управляющему входу силовой части преобразователя-стабилизатора, а также контур стабилизации выходного тока, содержащий датчик выходного тока преобразователя-стабилизатора, одним выводом подключенный ко входу дифференциального усилителя выходного тока, а вторым выводом к силовой части преобразователя, при этом выход дифференциального усилителя выходного тока подключен к первому входу устройства сравнения, второй вход которого соединен с уставкой напряжения, а его выход - к второму входу дифференциального усилителя выходного напряжения, при этом датчики выходного тока преобразователей-стабилизаторов входами соединены между собой и подключены к выходным шинам, введен ограничительный диод, подключенный между входами дифференциального усилителя стабилизации выходного тока при этом катоды диодов объединены. Технический результат - повышение точности распределения мощности между каналами. 1 ил.
