| ВОЛЬТОДОБАВОЧНОЕ УСТРОЙСТВО С ТИРИСТОРНЫМ АМПЛИТУДНО - ФАЗОВЫМ РЕГУЛИРОВАНИЕМ ДЛЯ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ ТРАНСФОРМАТОРНОЙ ПОДСТАНЦИИ |  |
Номер публикации патента: 2173015 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H02J003/18 | | Аналоги изобретения: | RU 2056692 С1, 20.03.1996. RU 2094839 C1, 27.10.1997. RU 2117981 C1, 28.08.1998. US 4891569 A, 20.08.1982. |
| Имя заявителя: | Комсомольский-на-Амуре государственный технический университет | | Изобретатели: | Климаш В.С. | | Патентообладатели: | Климаш Владимир Степанович |
Реферат | |

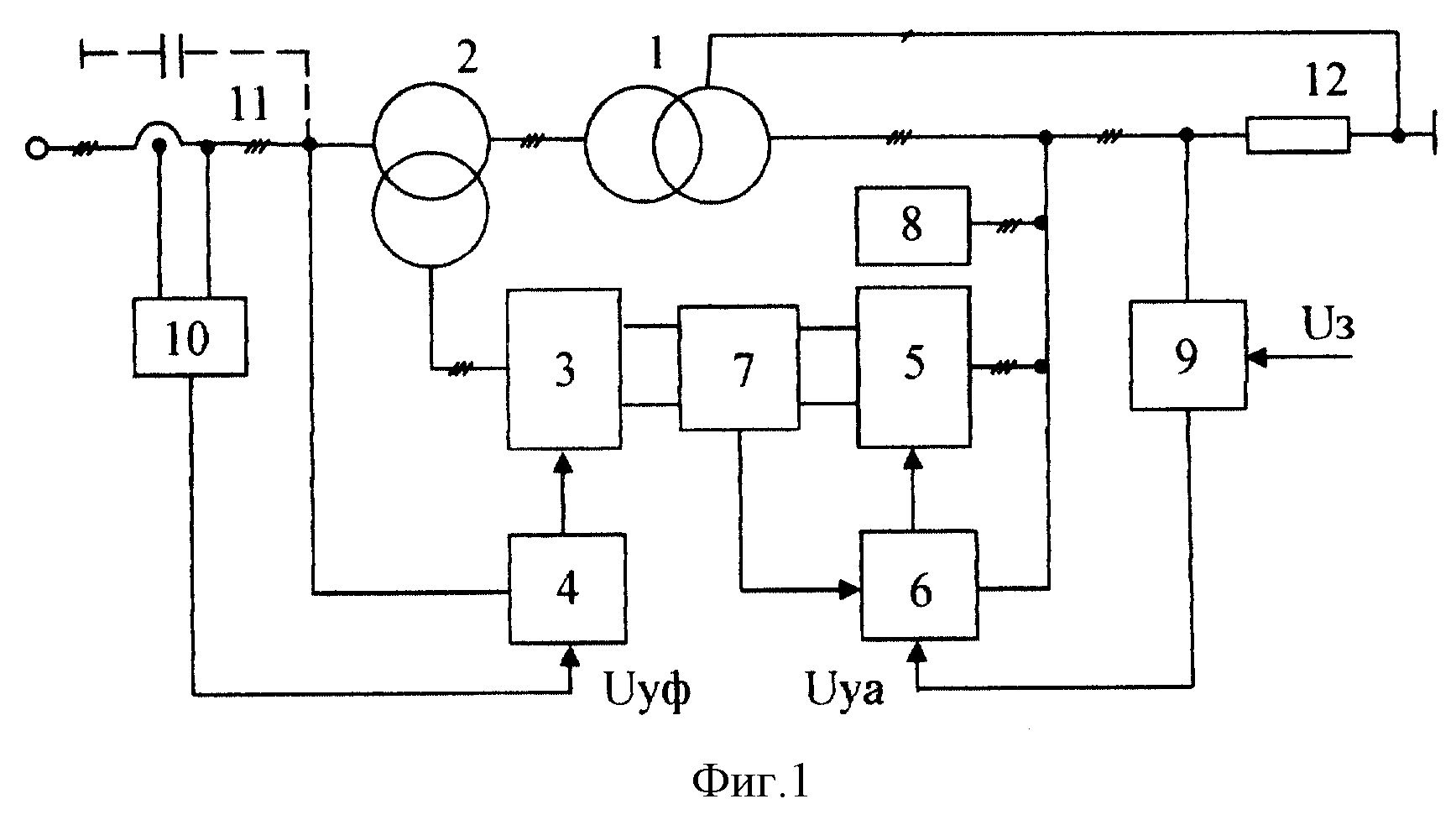

Изобретение предназначается для компенсации реактивной мощности на входе трансформаторной подстанции с одновременной стабилизацией ее выходного напряжения. Устройство содержит вольтодобавочный трансформатор, который включается на высокой стороне подстанции и управляется от тиристорного преобразователя амплитуды и фазы напряжения с промежуточным звеном постоянного напряжения или тока. Тиристорный преобразователь получает питание из цепи нагрузки. Дискретная ступень компенсации реактивной мощности содержит фильтрокомпенсирующие цепи нагрузки и батарею косинусных конденсаторов сети. При RL-нагрузке инвертор работает с опережающей фазой, а при R-нагрузке - с отстающей. При опережающем амплитудно-фазовом регулировании вектора вольтодобавки тиристоры инвертора работают с искусственной коммутацией. Технический результат заключается в улучшении энергетических показателей подстанции и массогабаритных показателей вольтодобавочного устройства. 1 з.п. ф-лы, 2 ил.
|
