RU 2214041 С2, 10.10.2003. RU 2210182 С2, 10.08.2003. US 5214638 A, 25.05.1993. US 6615147 B1, 02.09.2003. RU 2103814 C1, 27.01.1998.
Имя заявителя:
Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" (RU)
Изобретатели:
Леденев Геннадий Яковлевич (RU)
Патентообладатели:
Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" (RU)
Реферат

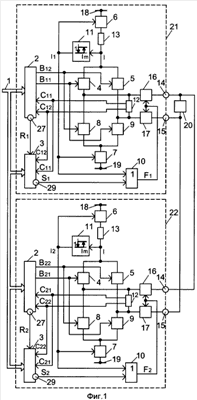

Изобретение относится к области электронной техники и может быть использовано в резервированных системах управления, где требуется коммутация обмоток управления резервированных двигателей, подключение которых к коммутатору напряжения производится по мостовой схеме. Техническим результатом является повышение надежности системы управления и обеспечение ее работоспособности при любом одном отказе в блоке коммутатора напряжения. Коммутатор напряжения содержит входную шину (1), два канала, каждый из которых включает в себя устройство формирования сигналов управления (2), модель-подобие (3) устройства формирования сигналов управления, первый (4) и второй (5) коммутаторы положительного потенциала напряжения, первый (6) и второй (7) ключи, первый (8) и второй (9) коммутаторы отрицательного потенциала напряжения, первый элемент ИЛИ (10), компаратор с гистерезисом (11), индикатор (12), датчик тока (13), первый (14) и второй (15) выходы коммутатора напряжения, третий (16) и четвертый (17) ключи, шину положительного (18) и шину отрицательного (19) потенциала напряжения, нагрузку (20), первый коммутатор (21) и второй коммутатор (22) напряжения. Предлагаемый коммутатор напряжения может быть использован в различных системах управления, в частности в системах управления космическими аппаратами. 1 з.п. ф-лы, 3 ил.
