| СПОСОБ ИЗМЕРЕНИЯ ЕМКОСТИ СЕТИ ДЛЯ АВТОМАТИЧЕСКОЙ НАСТРОЙКИ ДУГОГАСЯЩИХ РЕАКТОРОВ (ВАРИАНТЫ) |  |
Номер публикации патента: 2170938 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01R027/18 H02H009/08 | | Аналоги изобретения: | ЧЕРНИКОВ А.А. Компенсация емкостных токов в сетях с незаземленной нейтралью. - М.: Энергия, 1974, с. 83. SU 1767450 A1, 07.10.1992. SU 1822985 A1, 23.06.1993. RU 2088947 C1, 27.08.1997. GB 1179337 A, 28.01.1970. |
| Имя заявителя: | Научно-технический центр Всероссийского электротехнического института им. В.И. Ленина | | Изобретатели: | Брянцев А.М.
Брянцев М.А.
Долгополов А.Г.
Долгополов С.Г. | | Патентообладатели: | Брянцев Александр Михайлович |
Реферат | |

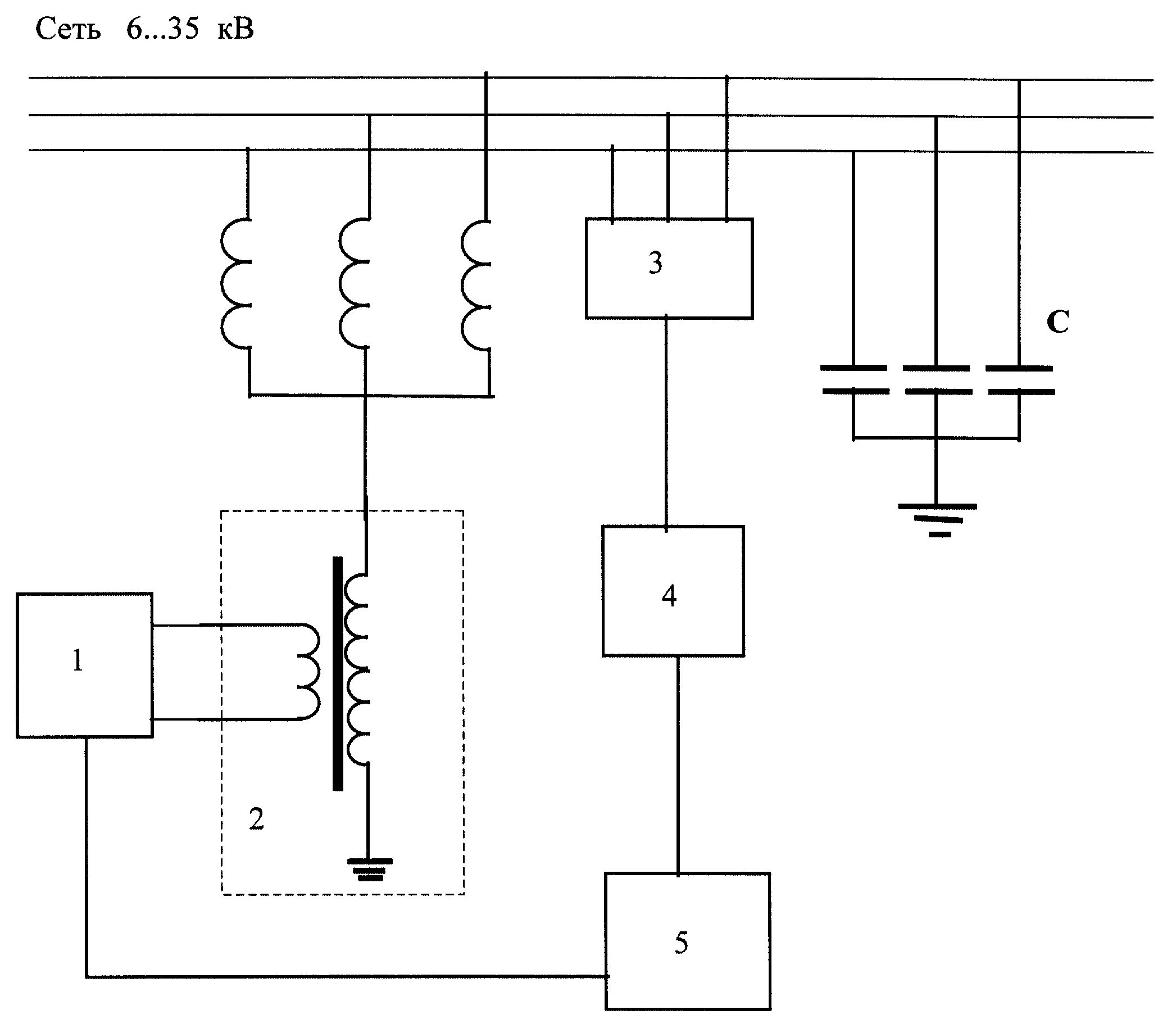

Изобретение относится к устройствам компенсации емкостных токов однофазного замыкания на землю в электрических сетях с изолированной нейтралью напряжением 6 - 35 кВ и может быть использовано для точного измерения емкости фаз сети на землю с целью последующей резонансной настройки дугогасящих реакторов. Предлагаемый способ измерения емкости заключается в создании на нейтрали сети искусственного потенциала путем введения в нейтраль источника непромышленной частоты и измерении напряжения смещения нейтрали на разомкнутой обмотке трансформатора напряжения и отличается тем, что в качестве источника непромышленной частоты используют генератор переменной частоты и путем плавного изменения частоты генератора находят частоту резонанса дугогасящего реактора и емкости сети, после чего вычисляют проводимость реактора на резонансной частоте как отношение тока реактора к напряжению на нейтрали и затем получают требуемое значение проводимости реактора на частоте 50 Гц через отношение двух частот - промышленной частоты сети 50 Гц к найденной резонансной частоте. Во втором предлагаемом варианте способ измерения емкости заключается в создании на нейтрали сети искусственного потенциала путем введения в нейтраль источника непромышленной частоты и отличается тем, что в качестве непромышленной частоты используют генератор переменной частоты и путем плавного изменения частоты генератора находят частоту резонанса дугогасящего реактора и емкости сети, после чего при известной фиксированной исходной индуктивности реактора на промышленной частоте вычисляют значение емкости сети как величину, обратно пропорциональную квадрату найденной резонансной частоты. Технический результат - повышение точности измерения емкости сети. 2 с.п. ф-лы, 1 ил.
|
