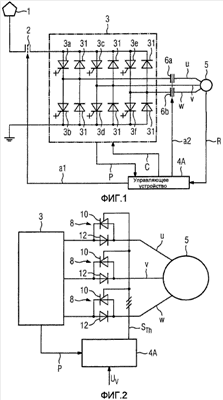

Изобретение относится к электротехнике, конкретно к приводной системе с выпрямителем тока привода, синхронной электрической машине с постоянным возбуждением и управляющим устройством. Технический результат заключается в форме выполнения для такого полупроводникового переключателя, чтобы получить простым образом управляемую схему защиты для преобразователя привода этой приводной системы. Для этого синхронная электрическая машина с постоянным возбуждением со стороны выводов соединена посредством соединительных проводников (u, v, w) с выводами выпрямителя (3) тока привода, причем в, по меньшей мере, двух соединительных проводниках (u, w) размещены соответствующие полупроводниковые переключатели, которые со стороны управления связаны с соответствующим управляющим выходом управляющего устройства (4А), и причем управляющее устройство (4А) со стороны входа соединено с выходом сигнала (Р) ошибки, а со стороны выхода - с управляющими входами выпрямителя (3) тока привода. В соответствии с изобретением в качестве полупроводникового переключателя предусмотрен соответствующий управляемый асимметрично запирающий полупроводниковый переключатель (8), который размещен в каждом соединительном проводнике (u, v, w) между выпрямителем (3) тока привода и синхронной электрической машиной (5) с постоянным возбуждением. 3 н. и 2 з.п. ф-лы, 2 ил.
