СОКОЛОВ С.Д. Монтаж, наладка и эксплуатация полупроводниковых преобразователей тяговых подстанций. - М.: Транспорт, 1972, с.52-54, рис.36. RU 22009908 C1, 30.03.1994. SU 180681 A1, 01.01.1966. SU 1121739 A1, 30.10.1984. JP 60005777 A, 12.01.1985. US 2007165429 A1, 19.07.2007.
Имя заявителя:
Открытое акционерное общество "Научно-исследовательский институт железнодорожного транспорта" (RU)
Изобретатели:
Зимаков Владимир Алексеевич (RU)
Патентообладатели:
Открытое акционерное общество "Научно-исследовательский институт железнодорожного транспорта" (RU)
Реферат

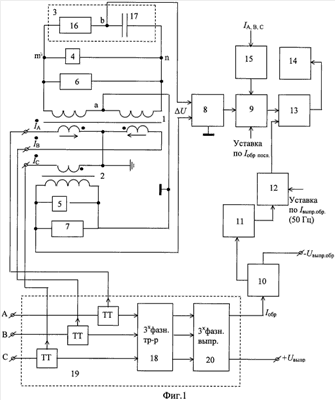

Использование: в области электротехники. Технический результат заключается в повышении помехоустойчивости и надежности. Устройство содержит фильтр обратной последовательности, выполненный на двух промежуточных трансформаторах тока (ТТ). Первичные обмотки первого промежуточного ТТ включены на разность токов двух фаз, а первичная обмотка второго включена в третью фазу, вторичная обмотка первого промежуточного ТТ подключена к первому нагрузочному резистору и резистору, последовательно соединенному с конденсатором с образованием фазосдвигающей схемы, а средняя точка соединена с одним из выводов вторичной обмотки второго промежуточного ТТ, нагруженного на второй нагрузочный резистор, второй вывод вторичной обмотки и точка соединения резистора и конденсатора, являющиеся выходом фильтра, соединены с входом элемента сравнения, подключенного к первому пороговому элементу, к выходу которого через элемент «И» подключен исполнительный элемент защиты, причем вход исполнительного элемента защиты через элемент «И» подключен ко второму пороговому элементу, вход которого через фильтр первой гармоники подключен к датчику тока обратной цепи выпрямителя. 2 з.п. ф-лы, 5 ил.
