| УСТРОЙСТВО ЗАЩИТЫ АСИНХРОННЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ ОТ НЕПОЛНОФАЗНЫХ И НЕСИММЕТРИЧНЫХ РЕЖИМОВ РАБОТЫ |  |
Номер публикации патента: 2179359 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H02H007/085 | | Аналоги изобретения: | SU 1265908 A1, 15.08.1989. SU 369657 A1, 08.11.1973. SU 652644 A, 15.03.1979. SU 1647746 A1, 07.05.1991. |
| Имя заявителя: | Азово-Черноморская государственная агроинженерная академия | | Изобретатели: | Юндин М.А.
Кобзистый О.В. | | Патентообладатели: | Азово-Черноморская государственная агроинженерная академия |
Реферат | |

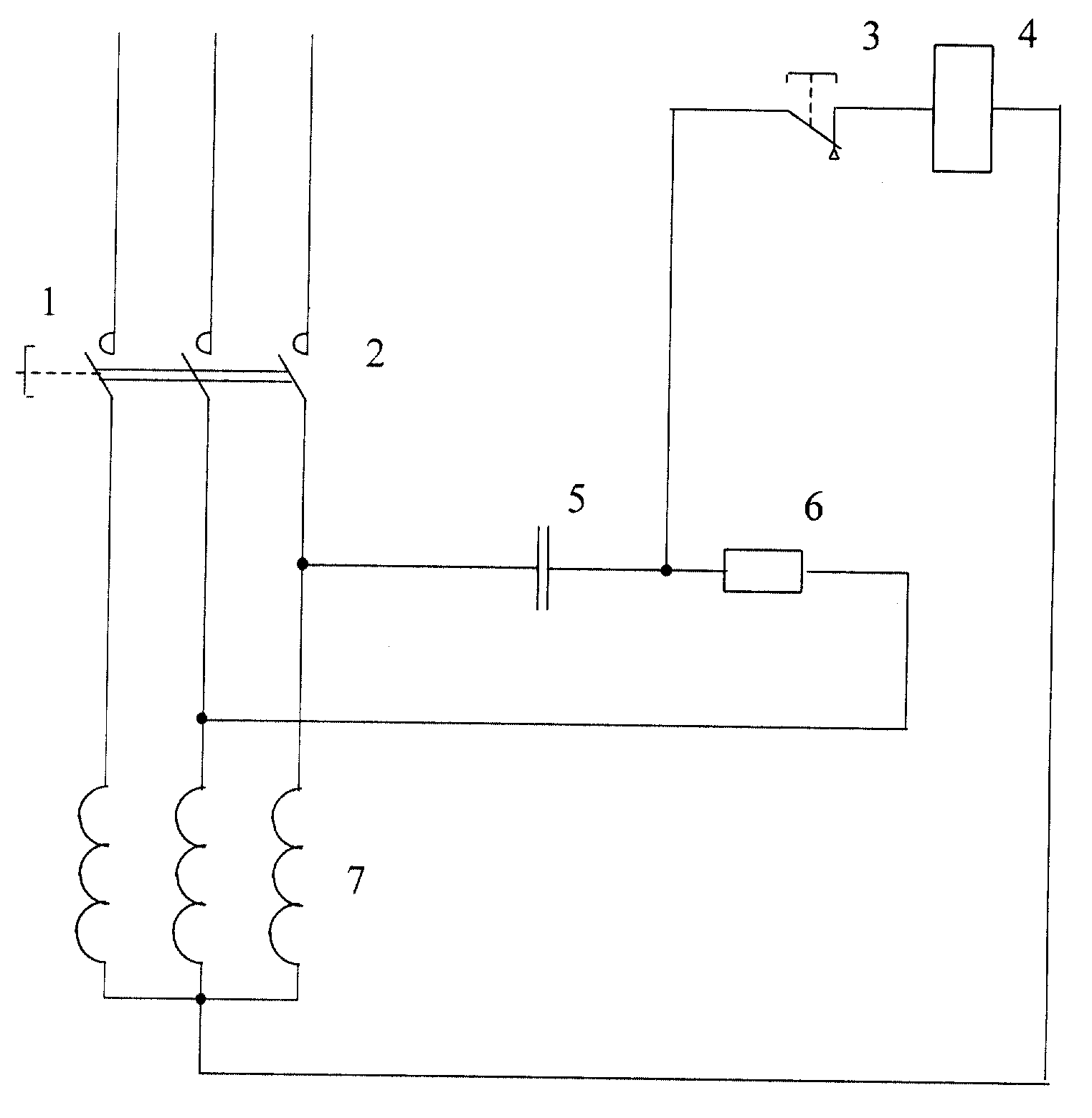

Изобретение относится к релейной защите электродвигателей от анормальных режимов их работы. Устройство содержит кнопку "Пуск", которая механически воздействует на силовые контакты магнитного пускателя. В свою очередь катушка магнитного пускателя одним выводом через размыкающий контакт кнопки "Стоп" подключена к общей точке последовательно включенных конденсатора и резистора. Другим выводом катушка магнитного пускателя подключена к нейтральной точке электродвигателя. При этом конденсатор присоединен необщим выводом к отстающей фазе, а резистор своим необщим выводом - к опережающей фазе сети. В нормальном режиме работы напряжения на катушке магнитного пускателя достаточно для удержания якоря в притянутом состоянии. При обрыве фазы или возникновении значительной несимметрии напряжение на катушке уменьшается и становится недостаточным для удержания якоря магнитного пускателя, из-за чего силовые контакты пускателя размыкаются, и электродвигатель отключается от сети. Указанное включение катушки магнитного пускателя и кнопки "Пуск" обеспечивает упрощение устройства. 1 ил.
|
