УСТРОЙСТВО ЗАЩИТЫ ТРЕХФАЗНЫХ ПОТРЕБИТЕЛЕЙ ОТ НЕПОЛНОФАЗНЫХ И НЕСИММЕТРИЧНЫХ РЕЖИМОВ

Номер публикации патента: 2178614

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  2000104313/09		Получить полное описание патента

Реферат

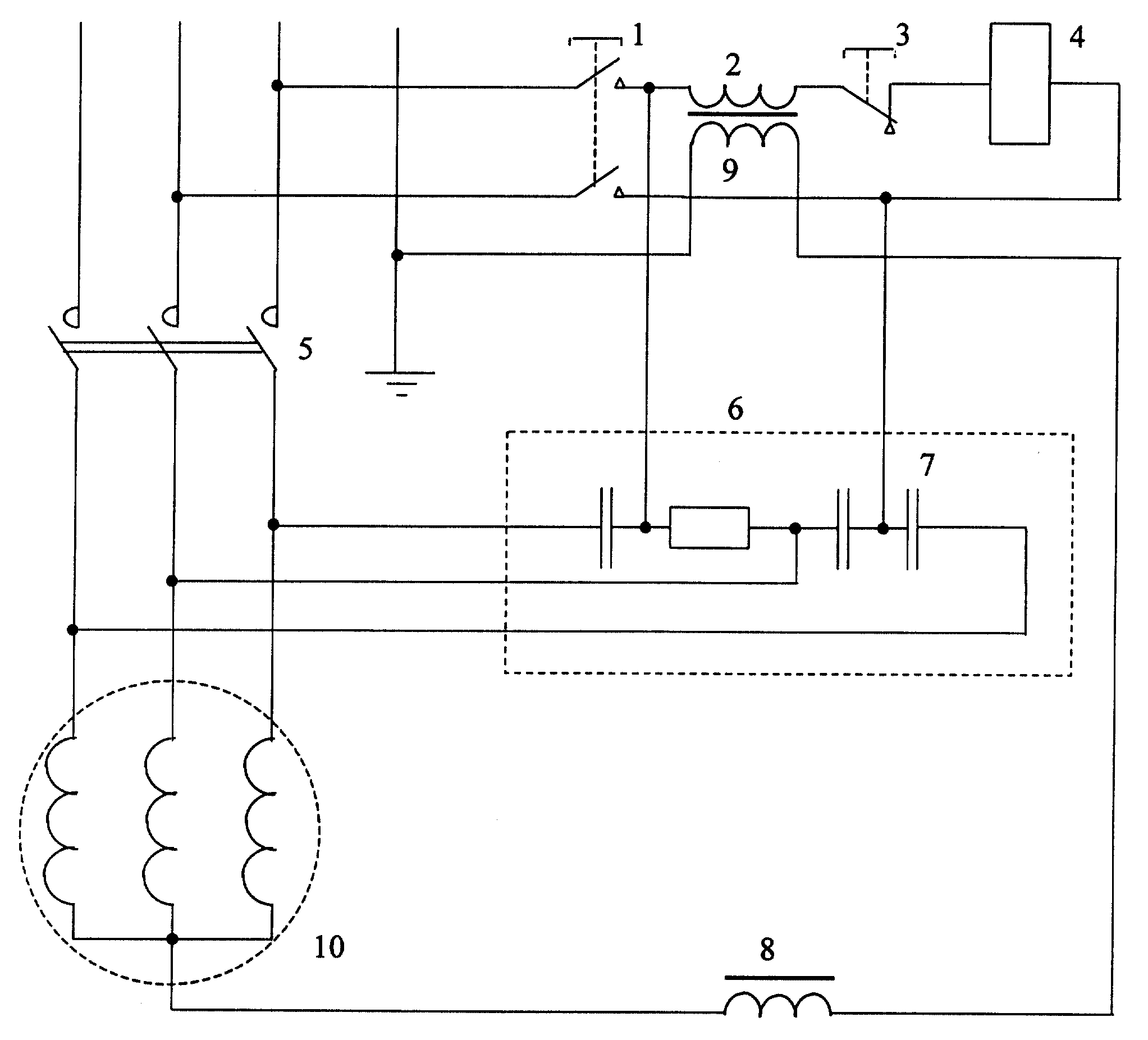

Изобретение относится к электротехнике и может быть использовано для защиты трехфазных двигателей от несимметричных и неполнофазных режимов. Технический результат, достигаемый изобретением, заключается в повышении эксплуатационной надежности электропривода в целом. Указанный технический результат достигается тем, что предлагаемое устройство содержит электромагнитный пускатель, цепь питания катушки которого состоит из последовательно соединенных размыкающего контакта кнопки "Стоп" и ограничительного элемента. До силовых контактов пускателя, от источника питания, катушка электромагнитного пускателя подключена через два замыкающих контакта кнопки "Пуск" к двум фазам сети, а также - к выходу фильтра напряжения прямой последовательности. Ограничительный элемент выполнен в виде катушки, электромагнитно связанной с другой катушкой, включенной через дроссель между нейтральной точкой потребителя и нулевой точкой сети. Устройство контролирует напряжение прямой и нулевой последовательностей и таким образом защищает трехфазный потребитель от неполнофазных и несимметричных режимов работы, что повышает эксплуатационную надежность электропривода в целом. 1 ил.
