RU 2290731 C1, 27.12.2006. RU 2262113 C1, 10.10.2005. RU 2136097 C1, 27.08.1999. SU 1737619 A1, 30.05.1992. US 3366838 A, 30.01.1968.
Имя заявителя:
ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ ЛИПЕЦКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ (ЛГТУ) (RU)
Изобретатели:
Шпиганович Александр Николаевич (RU) Шпиганович Алла Александровна (RU) Захаров Кирилл Дмитриевич (RU) Зацепина Виолетта Иосифовна (RU) Зацепин Евгений Петрович (RU) Шилов Илья Геннадиевич (RU)
Патентообладатели:
ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ ЛИПЕЦКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ (ЛГТУ) (RU)
Реферат

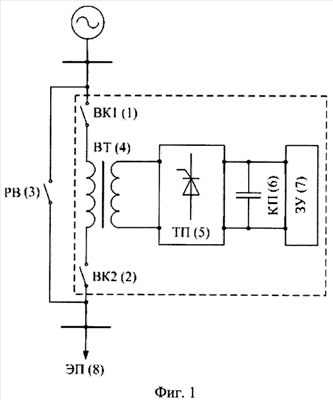

Изобретение относится к электротехнике. Технический результат заключается в обеспечении защиты электроприемника от провалов напряжения при кратковременных перерывах электроснабжения, повышении безотказности в их работе и исключении возможности распространения сетевых аварий. Устройство предусматривает последовательное подключение к защищаемому приемнику за счет вольтодобавочного трансформатора (ВТ) при помощи двух выключателей (ВК), тиристорного преобразователя (ТП), в который включен поглощающий компенсатор, образующий энергетический демпфер для регулирования потоков мощности, и функционирование которого происходит на основе использования энергии, запасенной в зарядном устройстве (ЗУ) в контуре постоянного тока, и задачей которого служит формирование и подведение к электроприемнику (ЭП) дополнительного напряжения заданной амплитуды, частоты, угла фазового сдвига, и являющегося разностью между номинальным и фактическим напряжениями, которое компенсирует провалы кратковременного характера и позволяет поддерживать напряжение электроприемника на время ликвидации нарушения электроснабжения. Устройством подводится компенсированное напряжение, величина которого формируется по алгоритму широтно-импульсной модуляции и динамически регулируется по схемам тиристорного управления преобразователем, питаемым от зарядного устройства в контуре постоянного тока. 2 ил.
