РЕЛЕ МАКСИМАЛЬНОГО НАПРЯЖЕНИЯ | |
Номер публикации патента: 2180155 | |
Редакция МПК: | 7 | Основные коды МПК: | H02H003/20 | Аналоги изобретения: | ЕU 743 102 А, 25.06.1980. RU 2095907 С1, 11.10.1997. RU 2046486 С1, 20.10.1995. |
Имя заявителя: | Файда Леонид Фимович | Изобретатели: | Файда Л.Ф. Соболев С.А. | Патентообладатели: | Файда Леонид Фимович Соболев Сергей Алексеевич |
Реферат | |

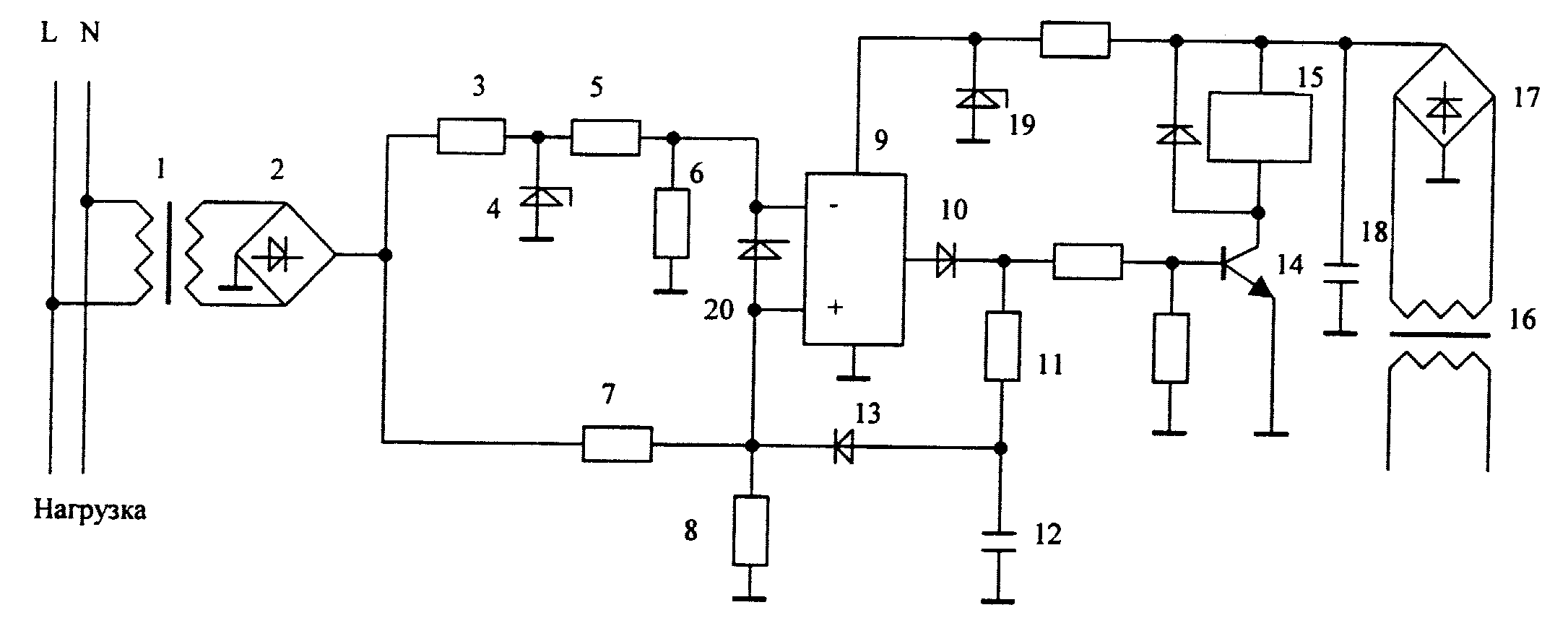

Изобретение относится к электротехнике, в частности к реле защиты, срабатывающего на повышение напряжения в сети защищаемой электроустановки. Техническим результатом заявленного реле максимального напряжения является повышение его быстродействия. Кроме того, заявленное реле обеспечивает надежность в работе в режиме коммутации, так как цепи установки не содержат инерционных звеньев: электролитических конденсаторов, параметры которых сильно зависят как от температуры окружающей среды, так и от сроков хранения и эксплуатации. Заявленное реле обеспечивает простоту настройки, так как измерительные цепи и цепи установки не имеют общих элементов. Реле максимального напряжения дополнительно к известному содержит двухполупериодный выпрямитель, вход которого подключен к выходу датчика, а отрицательный полюс соединен с отрицательным полюсом источника питания, измерительную цепь, состоящую из двух последовательно соединенных резисторов, включенных параллельно выходу двухполупериодного выпрямителя, средняя точка которых соединена с неинвертирующим входом операционного усилителя, цепь уставки реле, состоящую из ограничителя напряжения, выполненного на стабилитроне и резисторе, соединенном с его катодом и положительным полюсом двухполупериодного выпрямителя, при этом анод стабилитрона подключен к отрицательному полюсу источника питания, и делителя напряжения, подключенного параллельно стабилитрону и состоящего из двух последовательно соединенных резисторов, средняя точка которых соединена с инвертирующим входом операционного усилителя, выход выпрямителя соединен с входом выходного каскада усилителя. 1 ил.
|
