| СИСТЕМА ЗАЩИТЫ МНОГОПОЛЮСНЫХ УСТРОЙСТВ |  |
Номер публикации патента: 2168823 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H02H003/05 | | Аналоги изобретения: | SU 227440 A, 05.09.1968. RU 2093941 C1, 20.10.1997. RU 2081492 C1, 10.06.1997. GB 2022946 A, 18.04.1979. |
| Имя заявителя: | Всероссийский научно-исследовательский институт электрификации сельского хозяйства | | Изобретатели: | Сафонов Г.С.
Пелевина Е.В. | | Патентообладатели: | Всероссийский научно-исследовательский институт электрификации сельского хозяйства |
Реферат | |

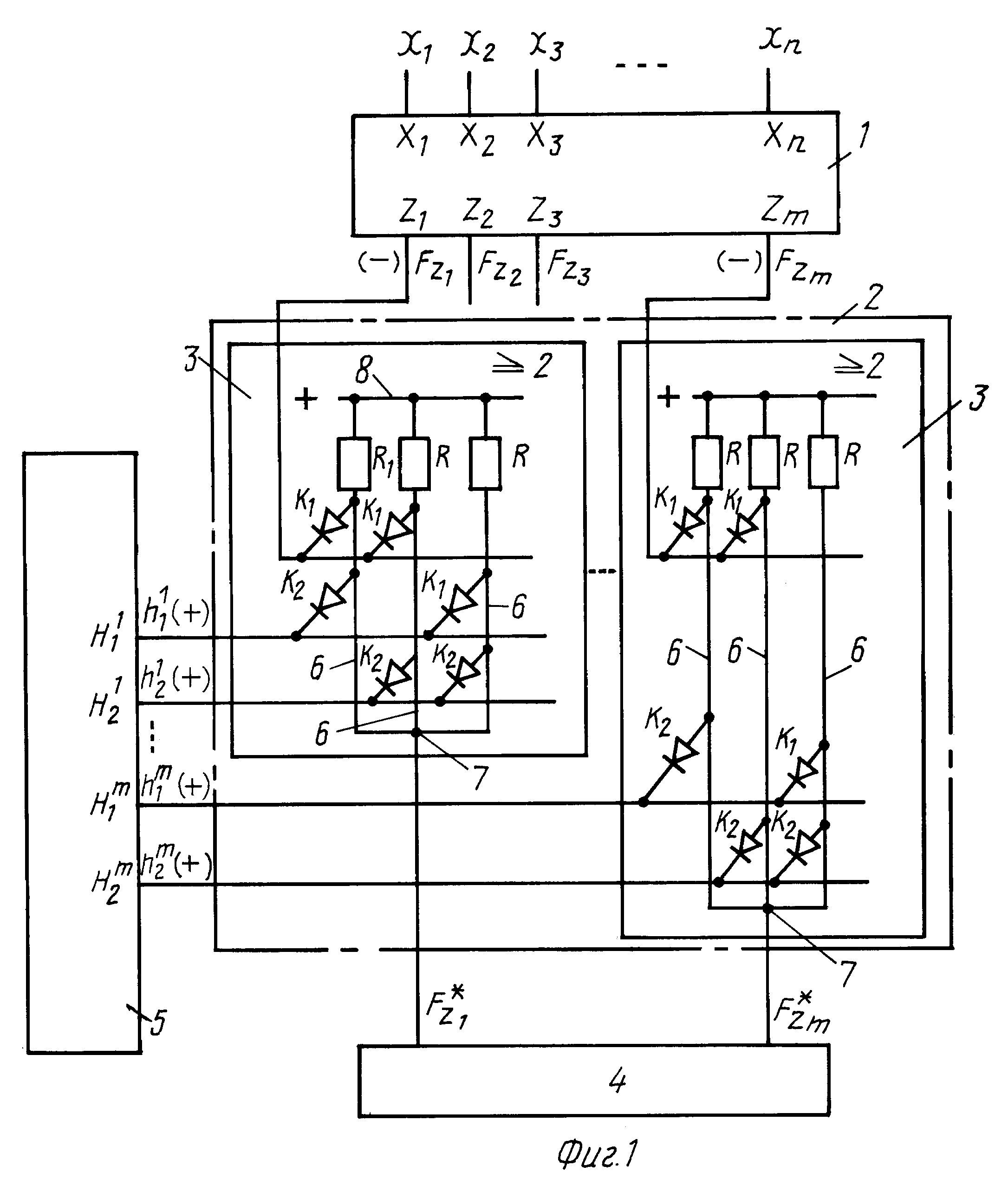

Изобретение относится к технической кибернетике, в частности к системам управления, контроля, диагностики. Решение задачи по защите функции выходов многополюсников при нарушении алгоритма функционирования (n, m)-устройства в случае отказов в структуре осуществляется с помощью системы защиты, состоящей из блока коррекции и блока формирования корректирующих сигналов. Защита осуществляется не структур многополюсников, которые подвержены отказам, а значений сигналов на их выходах. Для достижения высокой, равной 1, достоверности результатов функционирования защищаемого многополюсного устройства, что является техническим результатом, при наперед заданной кратности d0 отказов по нулю и кратности d1 отказов по единице и системы защиты, повышения быстродействия, ремонтопригодности, уменьшения энергопотребления, веса и габаритов используют в системе защиты многополюсных устройств бесконтактные элементы в модульном их исполнении. Вместо блока дополнительных реле и контактной матрицы с диодами, развязывающими одноименные нормально разомкнутые контакты, используют мажоритарные элементы с логическим порогом ≥d0+d1, количество которых равно числу выходов защищаемого многополюсника, который имеет при защите от кратностей отказов d0 и d1 число входов, равное d1+d0+1, и один выход, подключаемый к одному из исполнительных элементов, один вход мажоритарного элемента соединен с одним из выходов защищаемого многополюсника, а остальные соединены с выходами блока формирования групп (по числу выходов m многополюсника), корректирующих сигналов, принимающих значение (1,0) синхронно с требуемыми значениями (1,0) сигналов на соответствующих выходах многополюсника, что позволяет формировать на выходах мажоритарных элементов с логическим порогом ≥d0+d1 сигналов управления исполнительными элементами независимо от отказов кратностью d1, d1, возникающих в многополюснике и системе защиты. 3 ил.
|
