СПОСОБ СОЕДИНЕНИЯ ОБРАТНОГО ПРОВОДНИКА ПИТАЮЩЕГО КОАКСИАЛЬНОГО КАБЕЛЯ ПОСТОЯННОГО ТОКА И СОЕДИНИТЕЛЬНЫЙ УЧАСТОК ПИТАЮЩЕГО КОАКСИАЛЬНОГО КАБЕЛЯ ПОСТОЯННОГО ТОКА

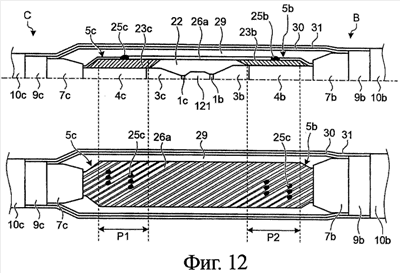

Изобретение относится к способу соединения обратных проводников в соединительном участке между питающими коаксиальными кабелями постоянного тока. Способ соединения обратных проводников питающих коаксиальных кабелей постоянного тока, каждый из которых включает в себя основной проводник в середине кабеля, основной изолирующий слой вокруг основного проводника и обратный проводник, который образован коаксиальной навивкой множества проводов обратного проводника вокруг основного изолирующего слоя. Способ включает в себя этапы, на которых: формируют пучок проводов обратного проводника путем размещения множества проводов обратного проводника рядом друг с другом для каждого из питающих коаксиальных кабелей постоянного тока; и сваривают пучки проводов обратного проводника питающих коаксиальных кабелей постоянного тока при их стыковке. В других вариантах изобретения соединяют пучки проводов обратного проводника через стыковочный проводник; выполняют сварное соединение обратных проводников на буферном слое. Соединительный участок, соединяющий обратные проводники, расположен на внешней окружности внешнего полупроводникового слоя коаксиального кабеля постоянного тока с обратным проводником меньшей площади поперечного сечения. Непосредственно на обратном проводнике или под ним в соединительном участке по всей окружности обратного проводника выполнен металлический слой. Техническим результатом является сокращение рабочего времени сварки проводов обратного проводника, исключение теплового повреждения внешнего полупроводникового слоя, основного изолирующего слоя кабельного участка, внешнего полупроводникового слоя и армирующего основного изолирующего слоя соединительного участка при сварном соединении обратных проводников. 7 н. и 4 з.п. ф-лы, 2 табл., 24 ил.
