RU 2303846 C1, 27.07.2007. RU 2175805 C1, 10.11.2001. RU 2231188 C2, 20.06.2004. US 3684221 A, 15.08.1972. US 4791237 A, 13.12.1988.
Имя заявителя:
ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "МЗВА" (RU)
Изобретатели:
Жуков Борис Михайлович (RU) Карасев Николай Алексеевич (RU) Липунцов Виктор Иванович (RU) Юданов Евгений Алексеевич (RU)
Патентообладатели:
ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "МЗВА" (RU)
Реферат

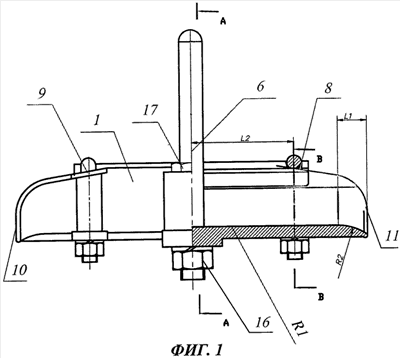

Изобретение относится к электроэнергетике, а именно к спиральным поддерживающим зажимам для подвески самонесущих оптических кабелей связи и проводов воздушных линий электропередачи. Зажим содержит лодочку 1 под провод (кабель) 2, U-образные стягивающие болты 3, плашку 5 и скобу 6 для закрепления зажима к опоре линии. Зажим имеет спиральный протектор 7 длиной до 50 длин лодочки. Лодочка 1 выполнена в форме полукруглого желоба с переменным поперечным сечением с определенным радиусом изгиба. Плашка 5 зажима выполнена в форме перевернутой Т-образной фигуры, установлена на спиральный протектор 7 и имеет два углубления 8, 9 под болты 3. В средней части на боковых поверхностях лодочки 1 на равном расстоянии от ее торцов 10, 11 выполнены приливы 12, 13 с отверстиями 14, 15 для крепления скобы 6 подвески сверху и снизу от лодочки 1 посредством гаек 16, 17. На боковых поверхностях лодочки выполнены приливы 18 с отверстиями 4 для крепления прижимающих плашку 5 к проводу (кабелю) 2 U-образных стягивающих болтов 3. Зажим позволяет предотвратить повреждение провода (кабеля) на выходе из лодочки, обусловленные внешними воздействиями, гарантирует увеличение срока службы и прочности заделки провода (кабеля) до нормативных величин, надежен в эксплуатации, внедрен в промышленное производство. 10 з.п. ф-лы, 3 ил.
