ЛЕВЧЕНКО И.И. и др. Диагностика, реконструкция и эксплуатация воздушных линий электропередачи в гололедных районах, Учебное пособие, Издательский дом МЭИ. - М., 2007. SU 740105 A1, 07.08.1991. SU 680588 A1, 23.09.1991. SU 566286 A1, 25.07.1977. CN 1012866629 A, 15.10.2008.
Имя заявителя:
Киреев Пётр Афанасьевич (RU)
Изобретатели:
Киреев Пётр Афанасьевич (RU) Киреев Александр Петрович (RU)
Патентообладатели:
Киреев Пётр Афанасьевич (RU)
Реферат

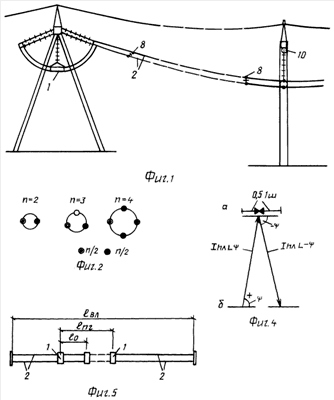

Изобретение относится к электроэнергетике, а точнее - к высоковольтной сети и к способу плавки гололеда на проводах ее воздушной линии электропередачи. Технический результат достигается в повышении эффективности. В заявленном изобретении высоковольтная сеть содержит расщепленные на n-составляющих и натянутые между опорами фазные провода ВЛ электропередачи и устройство плавки гололеда (УПГ) на этих проводах, отличие в том, что УПГ включено в рассечку каждого фазного провода ВЛ и выполнено тремя размещенными на общем стальном сердечнике индуктивными катушками, одна из которых соединена последовательно с проводом и зашунтирована коммутационным аппаратом, а каждая из двух других катушек - встречно друг другу и последовательно между первой катушкой и одной из групп n/2 - составляющих, причем обе группы n/2 отделены друг от друга на длине анкерного пролета ВЛ изолирующими распорками. Технический результат достигается в другом варианте - способ плавки гололеда в высоковольтной сети, по мере оледенения пропускают через n - составляющие фазного провода большой по сравнению со штатной нагрузкой ВЛ электрический ток УПГ, при этом перераспределяют переменный электрический ток штатной нагрузки ВЛ между группами n/2 составляющих, размыкая шунтирующий первую катушку УПГ коммутационный аппарат. 2 н. и 2 з.п. ф-лы, 5 ил.
