RU 2024140 C1, 30.11.1994. SU 29883 A1, 30.04.1933. GB 1006866 A, 06.10.1965.
Имя заявителя:
ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "МЗВА" (RU)
Изобретатели:
Карасев Николай Алексеевич (RU) Липунцов Виктор Иванович (RU) Юданов Евгений Алексеевич (RU)
Патентообладатели:
ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "МЗВА" (RU)
Реферат

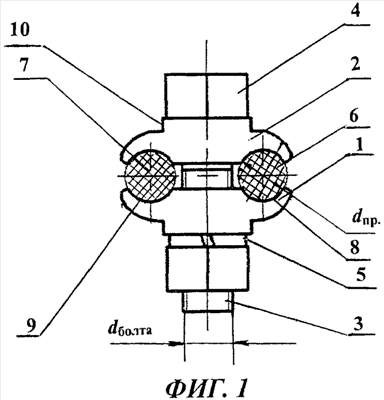

Изобретение относится к области электроэнергетики и может быть использовано в качестве соединительных плашечных зажимов для соединения алюминиевых, сталеалюминиевых и защищенных проводов в шлейфах и ответвлениях воздушных линий электропередачи. Зажим содержит корпус (1) и несколько плашек (2), в которых выполнены желоба (8, 9). Соединяемые провода (6, 7) укладываются в желоба (8, 9) корпуса (1) и плашек (2) и скрепляются болтами (3) с гайками (4) и шайбами (5). Корпус (1) и плашки (2) представляют собой равнопрочные по сечениям профильные конструкции за счет оптимального выбора их геометрических размеров. Например, А=(1,0÷1,2)·(dпр. максим+dболта), где А - расстояние между вертикальными осями желобов, dпр. максим - максимальный диаметр провода из группы проводов, монтируемых в зажиме, dболта - диаметр болта стягивающего устройства, Н=(0,3÷1,2)·А, R=(0,9·1,1)·H, где Н - высота корпуса и плашек, R - радиус внешней кривизны желобов (8, 9). Корпус (1) и плашки (2) выполняются с прямоугольной площадкой (10) шириной В и высотой h, величины которых определяются из соотношений: В=(0,8÷1,1)·Dопис. окруж. гайки, где Dопис. окруж. гайки - диаметр описанной окружности гайки (4), установленной на болт (3) стягивающего устройства, h=(0,1÷0,3)·H. На поверхности желобов (8, 9) выполняются выступы (11) треугольной формы со скругленными вершиной и основанием треугольника. Применение зажима дает эффект, выражающийся в экономии металла, снижении затрат при изготовлении и обеспечении повышения прочности заделки соединяемых проводов. 2 з.п. ф-лы, 4 ил.
