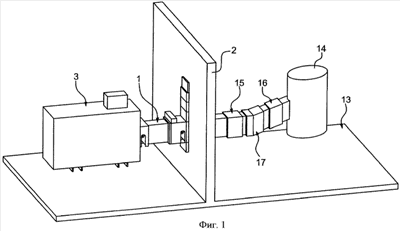

Изобретение относится к устройствам передачи электрического тока большой силы и высокой частоты. Устройство содержит последовательно установленные жесткие медные проводники (18), а также соединение (17), содержащее набор гибких элементов (23), таких как трубки, соединенные посредством пайки с каналами (20, 22) охлаждения проводников (18). Устройство содержит также общее для обеих секций (15, 16) опорное устройство (26), причем гибкие элементы являются трубками, закрепленными посредством пайки на секциях токопроводящего элемента. Токопроводящий элемент снабжен каналами (20) охлаждения. Токопроводящий элемент выполнен из меди, а гибкие элементы выполнены из стали или из меди. Секции (15, 16) могут быть соединены с другими элементами устройства при помощи соединений с зажимными захватами, обеспечивающими скольжение. Установка содержит источник электрического питания, прибор (14), питаемый от указанного источника питания и устройство передачи электричества, проходящее через стенку (2) биологической защиты камеры, в которой расположен прибор, а также соединение, состоящее из гибких токопроводящих элементов. Техническим результатом является обеспечение соединением углового смещения между последовательными секциями, с компенсацией незначительных перемещений устройства за счет гибкости. 2 н. и 12 з.п. ф-лы, 5 ил.
