RU 2007807 C1, 15.02.1994. SU 1621107 A1, 15.01.1991. JP 2002320316 A, 31.10.2002. CN 2879490 Y, 14.03.2007.
Имя заявителя:
Федеральное государственное унитарное предприятие "Центральный научно-исследовательский институт имени акад. А.Н. Крылова" (ФГУП "ЦНИИ им. акад. А.Н. Крылова") (RU)
Изобретатели:
Горшков Александр Иванович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Центральный научно-исследовательский институт имени акад. А.Н. Крылова" (ФГУП "ЦНИИ им. акад. А.Н. Крылова") (RU)
Реферат

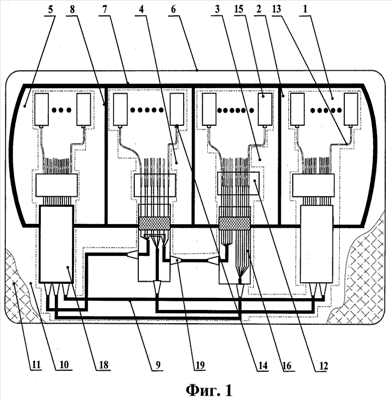

Изобретение относится к области распределения электрической энергии и касается вопросов прокладки оптических кабелей, и предназначено для обеспечения живучести подводных средств, например подводных лодок, при системной интеграции комплексов их радиоэлектронного оснащения, а также автоматизированных систем управления техническими средствами, и решает задачу повышения живучести подводных средств с забортной прокладкой. Кабельная оптическая линия подводного средства, введенная в его герметично отделенные друг от друга помещения, содержит магистральные оптические кабели, проходящие в его забортном пространстве, соединительные ящики оптических кабелей в этих помещениях и оконечные кабели с оптическими соединителями. Ввод кабельной оптической линии в каждое помещение выполнен через герметичный корпус. В полости каждого герметичного корпуса волокна оптического кабеля выведены из его наружной оболочки, размещены пучком, параллельным направляющим, герметизированы с этими направляющими и разрезаны на две части поперек этих направляющих, и сочленены в них в виде пробки, отделяющей полость герметичного корпуса от полости помещения подводного средства. В качестве магистральных оптических кабелей использованы кабели с ненормируемой продольной протечкой. В полости герметичного корпуса размещен монтажный запас длины оптических волокон. 1 з.п. ф-лы, 6 ил.
