DD 280638 А1, 11.07.1990. US 6301108 В1, 09.10.2001. RU 2004124622 А, 27.01.2006. СН 664852 А5, 31.03.1988. СА 2136599 А1, 27.05.1995.
Имя заявителя:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Изобретатели:
ХААС Фолькер (DE)
Патентообладатели:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Приоритетные данные:
07.05.2007 DE 102007022371.6
Реферат

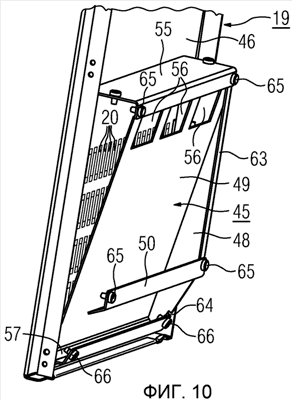

Изобретение относится к электротехнике и может быть использовано в распределительных устройствах. Технический результат состоит в повышении стойкости к механическим повреждениям. Экранирующее устройство (22; 45) для токораспределительного блока (17) содержит экранирующие средства для закрывания снабженной вентиляционными отверстиями (20) облицовочной детали (18; 19) токораспределительного блока, в частности дверцы распределительного шкафа. Экранирующие средства выполнены таким образом, что в нормальных рабочих условиях они обеспечивают воздушный поток через вентиляционные отверстия (20) внутрь токораспределительного блока или изнутри него, а в случае неполадки под воздействием ударной волны закрывают вентиляционные отверстия (20) так, что ударная волна и горячие газы выходят наружу сильно ослабленными. Для повышения стойкости экранирующего устройства к механическому повреждению в качестве экранирующих средств предусмотрен, по меньшей мере, один установленный с возможностью поворота между боковыми экранами (23, 24; 47, 48) экранирующий лист (25; 49), который в нормальных рабочих условиях удерживается в наклонном положении за счет своего собственного веса, а под воздействием ударной волны перемещается в вертикальное положение. 2 н. и 14 з.п. ф-лы, 14 ил.
