DE 1230115 В, 08.12.1966. DE 4320906 A1, 22.12.1994. FR 2407586 A, 25.05.1979. DE 29909516 U1, 09.09.1999. RU 2216084 C2, 10.11.2003.
Имя заявителя:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Изобретатели:
НОВАКОВСКИ Анджей (DE)
Патентообладатели:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Приоритетные данные:
27.06.2005 DE 102005031098.2
Реферат

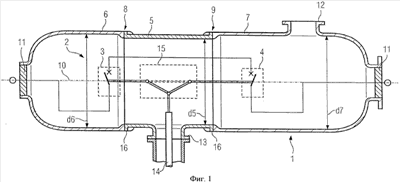

Изобретение относится к области электрических коммутационных аппаратов, а именно к созданию корпусных секций, которые ограничивают стойкое к давлению приемное пространство для них. Герметизирующий корпус (1a, 1b), содержащий по меньшей мере три корпусные секции (5, 5а, 5b, 6, 6b, 7, 7а, 7b), простирается вдоль оси (10) и имеет в основном трубообразную форму. Корпусные секции (5, 5а, 5b, 6, 6b, 7, 7а, 7b) соединены друг с другом на торцовых сторонах и заключают внутри себя приемное пространство. Внутри расположен электрический коммутационный аппарат (2, 2b). Приемное пространство в области первой корпусной секции (5, 5а, 5b), соединяющей вторую и третью корпусные секции (6, 6b, 7, 7а, 7b), имеет меньшее поперечное сечение, чем соответствующие поперечные сечения в области второй и третьей корпусной секции (6, 6b, 7, 7а, 7b). Изобретение обеспечивает высокую прочность корпуса на разрыв от внутреннего давления при сохранении узкого внешнего корпуса. 10 з.п. ф-лы, 5 ил.
